Автоматические фидерные выключатели взрывозащищенные рудничные АФВ-160 … АФВ-630

(РВ Ex d [ib] I Mb)

НАЗНАЧЕНИЕ:

Автоматические фидерные выключатели взрывозащищенные типа АФВ-160…АФВ-630 предназначены для оперативных включений и отключений подземных электроустановок, защиты 3-х фазных сетей с изолированной нейтралью трансформатора от токов короткого замыкания и перегрузки, а также для защиты отходящего присоединения от токов утечки на землю (возможность подключения аппарата защитного отключения (реле утечки)), в условиях угольных шахт, рудников, разрезов и других предприятий, опасных по взрыву газа и пыли.

Исполнение – взрывозащищенное с уровнем защиты РВ Ex d [ib] I Mb

Выключатели рудничные изготавливаются в следующем функциональном исполнении:

• АФВ-160-РВ-Р … АФВ-630-РВ-P – выключатели взрывозащищенные рудничные ручного управления с помощью рукоятки ручного привода, расположенной на корпусе;
• АФВ-160-РВ-Р-РУ … АФВ-630-РВ-Р-РУ – выключатели взрывозащищенные рудничные с ручным управлением и встроенным реле утечки;
• АФВ-160-РВ-ДО … АФВ-630-РВ-ДО – выключатели взрывозащищенные рудничные ручного включения и отключения с помощью рукоятки ручного привода, и дистанционное отключение с помощью выносного кнопочного пульта ПДУ;
• АФВ-160-РВ-ДО-РУ … АФВ-630-РВ-ДО-РУ – выключатели взрывозащищенные рудничные ручного включения и отключения с помощью рукоятки ручного привода, от встроенного реле утечки и дистанционное отключение от выносного кнопочного пульта ПДУ;
• АФВ-160-РВ-ДУ … АФВ-630-РВ-ДУ – выключатели взрывозащищенные рудничные местного включения-отключения с помощью рукоятки ручного привода, кнопок управления, расположенных на дверце, дистанционное включение-отключение с помощью выносного кнопочного пульта ПДУ;
• АФВ-160-РВ-ДУ-РУ … АФВ-630-РВ-ДУ-РУ – выключатели взрывозащищенные рудничные местного включения-отключения с помощью рукоятки ручного привода, кнопок управления, расположенных на дверце, дистанционное включение-отключение с помощью выносного кнопочного пульта ПДУ и дистанционное отключение от встроенного реле утечки.

КОНСТРУКЦИЯ:

Выключатель представляет собой взрывонепроницаемую прямоугольную оболочку на салазках, состоящую из корпуса, крышек вводного и выводного отделений, а также двери аппаратного отделения, внутри которого смонтированы элементы электрической схемы, кабельных вводных устройств и блокировочного устройства.

Корпус разделен на четыре камеры, представляющие из себя следующие функциональные отделения:

— отделение выводов и отделение вводов, которые разделены между собой и аппаратным отделением взрывонепроницаемыми перегородками. Камеры вводов и выводов закрываются крышкой;

— аппаратная камера выключателя, которая закрывается дверью на шарнирах с механическим блокировочным устройством, препятствующим ее открытию при включенном разъединителе и наоборот. В закрытом положении дверцы предусмотрена возможность установки пломбы;

— камера разъединителя.

В аппаратной камере расположена панель, на которой установлены вакуумный контактор, трансформатор напряжения, блок управления и защиты (БУ), блок электронного контроллера тока и напряжения и индикации (ЭКТН),. На этой же панели расположены трансформатор питания блоков, предохранители, переключатели «РАБОТА», «ПРОВЕРКА» и выбора номинального тока.

На дверце выключателя установлены кнопки для проверки работы блоков токовой защиты и контроля изоляции. В смотровом окне выведена световая индикация работы блоков токовой защиты, наличия сетевого напряжения и о включении выключателя. Открыть дверцу можно только при выключенном разъединителе, а разъединитель невозможно включить при открытой дверце.

На наружной боковой поверхности корпуса справа установлены рукоятка привода включения разъединителя, толкатель кнопочного выключателя «СТОП», диск механической блокировки разъединителя с дверью. Толкатель кнопочного выключателя «СТОП» сблокирован с рукояткой разъединителя и не позволяет его отключить при включенном автоматическом выключателе. На наружной боковой поверхности корпуса установлен поворотный флажок привода кнопок «ВЗВОД ЗАЩИТ»., «ПРОВЕРКА БКИ». Механическая блокировка разъединителя с дверью аппаратной камеры предназначена для обеспечения безопасности обслуживания выключателя в условиях эксплуатации. Она выполнена таким образом, что дверь аппаратной камеры невозможно открыть при включенном разъединителе и невозможно включить разъединитель при открытой двери.

Реверсирование нагрузки осуществляется при нажатом толкателе кнопочного выключателя «СТОП» поворотом рукоятки привода разъединителя на 90°.Разъединитель отключается поворотом рукоятки привода разъединителя в отключенное положение при нажатом толкателе кнопочного выключателя «СТОП».

После отключения разъединителя паз диска разъединителя становится напротив сектора привода двери, что позволяет с помощью рукоятки отпереть затвор двери и открыть ее перемещением в горизонтальном направлении с последующим поворотом двери «на себя». Запирание двери осуществляется в обратном порядке поворотом и обеспечением прилегания поверхностей корпуса и двери с последующим горизонтальным перемещением двери до упора.

Для подключения силовых и контрольных кабелей в отделении вводов и в отделении выводов предусмотрены проходные изоляторы, промаркированные согласно схеме электрической принципиальной. Подключение кабелей производится через кабельные вводы, размещенные на боковых стенках выключателя. К искробезопасным выходам выключателя может подключаться выносной пульт ПДУ с кнопками типа «сухой контакт.

ОБЕСПЕЧЕНИЕ СРЕДСТВ ВЗРЫВОЗАЩИТЫ:

Уровень и вид защиты выключателя, достигаются следующими мерами и средствами:

• все нормально искрящие элементы заключены во взрывонепроницаемую оболочку, которая выдерживает давление взрыва и исключает передачу взрыва в окружающую взрывоопасную среду;
• корпус имеет высокую степень механической прочности;
• подсоединение внешних цепей производится в оболочке вводного отделения, имеющего высокую степень механической прочности;
• степень защиты оболочки выключателя от внешних воздействий IP54 обеспечивается щелевой защитой и уплотнительной прокладкой;
• температура наружных поверхностей оболочки в наиболее нагретых местах при нормальных режимах работы выключателя не превышает 60°С;
• конструкция кабельных вводных устройств обеспечивает надежное уплотнение подводимых кабелей и невозможность их проворота и выдергивания;
• съемные крышки отделения вводов и отделения выводов снабжены надписями: «ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ» и «ОТКРЫВАТЬ, ОТКЛЮЧИВ РАЗЪЕДИНИТЕЛЬ», на открываемой двери – маркировка взрывозащиты «РВ Ex d [ib] I Mb»;
• на предприятии — изготовителе прочность каждой взрывонепроницаемой оболочки проверяется испытательным давлением, равным полуторактному давлению взрыва, в течение времени, необходимого для осмотра, но не менее 10 с;
• взрывонепроницаемость оболочки выключателя обеспечивается применением щелевой взрывозащиты; взрывозащитные поверхности защищены от коррозии антикоррозийной смазкой. Все болты, винты и гайки, крепящие детали со взрывозащитными поверхностями, а также токоведущие и заземляющие зажимы предохранены от самоотвинчивания пружинными шайбами. Доступ к наружным болтам съемных крышек возможен только посредством специального инструмента;
• искробезопасные электрические параметры блока контроля изоляции не могут вызвать воспламенения наиболее взрывоопасной метано-воздушной смеси, т.к. контроль изоляции отходящего присоединения проводится безопасным напряжением 24В, ограниченным по току;
• блок управления выполнен с видом взрывозащиты «искробезопасная электрическая цепь»;
• в выключателе установлены заземляющие зажимы:
  — внутри и снаружи отделения вводов и выводов – для подсоединения заземляющих жил и брони кабеля;
  — на салазках – для заземления оболочки выключателя.

Искробезопасность цепей управления и блокировки достигается следующими методами и средствами:

• гальваническим разделением искробезопасных цепей от искроопасных с помощью разделительного трансформатора;
• искрозащитными элементами, находящимися в блоке защиты контроля и сигнализации, и закрытыми пластмассовым кожухом;
• принципиальными решениями электрической схемы выключателя;
• заключением блока управления в неразборную конструкцию.

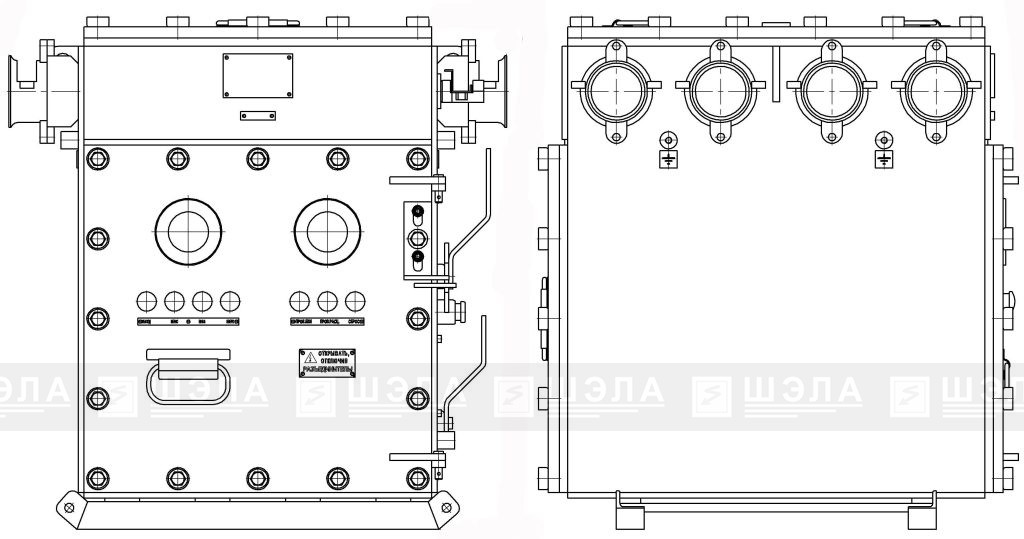

ОБЩИЙ ВИД И ГАБАРИТНЫЕ РАЗМЕРЫ:

Типоразмеры выключателей типа АФВ:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

nbsp

Для напряжения питания 660/380В

Для напряжения питания 1140/660В

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

Уставки электронного контроллера

Iотс — уставка предназначена для срабатывания защитного отключения в случае короткого замыкания в цепи электродвигателя. Данная уставка задается значением выше максимально возможного пускового тока на несколько десятков процентов (для исключения срабатывания при пусках), а время задается минимально возможным (для максимально быстрого отключения). При коротких замыканиях основным расцепительным устройством остается автоматический выключатель.

Iрот — уставка предназначена для срабатывания защитного отключения в случае блокировки ротора (заклинивании), при блокировке ротора электродвигателя ток остается на уровне пускового, с истечением времени он может немного снижаться из-за нагрева обмоток и в следствии увеличения внутреннего сопротивления. Значение данной уставки должно быть меньше наименьшего значения пускового тока (например, на 5%), а время должно быть больше времени разгона электродвигателя. Пояснение: при включении электродвигателя в первые доли секунд ротор еще остановлен, ток равняется пусковому, контроллер фиксирует предупреждение и начинает отсчет времени, далее двигатель постепенно разгоняется, ток постепенно падает и выходит из зоны действия данной уставки. Но в случае, если ротор заблокирован, то ток остается на уровне пускового, при этом контроллер фиксирует предупреждение и начинает отсчет времени, при превышении заданного времени контроллер фиксирует соответствующую аварию и отключает электродвигатель.

Imax — уставка предназначена для срабатывания защитного отключения в случае значительной перегрузки электродвигателя. Данную уставку можно спутать с тепловой защитой, но это не так, основная задача данной уставки в защите от значительных перегрузок, а защита по тепловому току предназначена для защиты от длительной незначительной перегрузки. Значение данной уставки задается в пределах между током блокировки ротора и током тепловой защиты, примерно по середине, но в зависимости от условий может смещаться в ту или иную сторону, для этого необходимо изучить пусковую характеристику конкретного электродвигателя с нагрузкой, и выбор тока производится обычно на изгибе графика Imax-Tmax.

Iтз — уставка предназначена для срабатывания защитного отключения в случае незначительной перегрузки электродвигателя. Зачастую электродвигатель может продолжительно работать с незначительной перегрузкой, обычно до 110% от номинального тока, но при превышении данного порога и длительной работе электродвигатель начинает набирать тепло и при превышении некоторого порога по температуре (для каждого двигателя свой) начинается процесс разрушения изоляции обмотки, что приводит к пробою обмотки и короткому замыканию. Данная уставка не работает как тепловая модель, т.к. тепловая модель очень сильно может отличаться от двигателя к двигателю, и реальная температура может сильно отличаться от расчетной от многих параметров (например, температуры окружающего воздуха). При необходимости защиты по теплу лучше использовать датчики температуры. Значение данной уставки задается выше максимального рабочего тока двигателя, примерно 110% от номинального тока.

Imin — предназначена для срабатывания защитного отключения в случае холостого хода. Данная уставка применяется в тех случаях, когда может произойти, обрыв механического соединения двигателя с потребителем и двигатель работает в холостую. Например, обрыв соединительной муфты, срыв шпонки, обрыв ремня и др. Значение данной уставки задается чуть выше значения тока холостого хода.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

Пример формирования заказа:

Автоматический фидерный выключатель взрывозащищенный рудничный, номинальным током 160А, с ручным управлением, без реле утечки, напряжением сети 660/380В, климатическое исполнение УХЛ, категория размещения 5:

АФВ – 160 –РВ — Р – 1 – УХЛ5
