Станция управления вентилятором шахтным

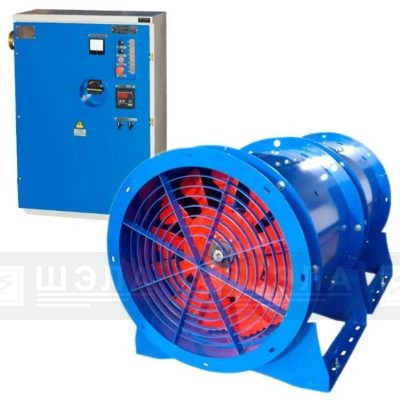

Станция управления рудничная для вентиляторов местного проветривания типа СУ-РН-ВМП-125…250

НАЗНАЧЕНИЕ:

Станции управления рудничные для вентиляторов местного проветривания типа СУ-РН-ВМП-125…250 применяются для управления и защиты электродвигателей вентиляторов в сетях с изолированной нейтралью трансформатора напряжением 660/380 В, предназначены для эксплуатации в подземных выработках, рудников и других предприятий не опасных по взрыву газа и пыли.

Исполнение – РН1.

Степень защиты – IР54.



Отличительные особенности:

  • плавный пуск электродвигателей вентиляторов;
  • комплексная защита электродвигателя;
  • контроль целостности напорного патрубка и работоспособности вентилятора в целом при помощи реле перепада давления;
  • контроль целостности цепей дистанционного управления и реле перепада давления.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНЦИИ УПРАВЛЕНИЯ:

Тип станции СУ-РН-ВМП-125 СУ-РН-ВМП-250
Напряжение сети, Uс 690/400
·         номинальное Un, В 660/380
·         импульсное Uimp, В 1000
Ток по категории АС-4
·         номинальный In, А 125 250
·         термической стойкости Ith, А 275 400
Мощность эл.двигателя Pn, кВт
·         Un  —  380/400 В 55 110
·         Un  —  660/690 В 110 220
Отключающая способность, к·А
·         Un  —  380/400 В 36
·         Un  —  660/690 В 10
ТИП КОНТАКТОРА КВР-1,14-250х2, КМ17Р35х2
Износостойкость циклов, при U=660В:
·         механическая 3,0*106
·         коммутационная 1,0*105
Максимальная частота коммутации, цикл/час 750
Защита:
·         от перегрузки, А (регулируемая по току) (0,4 ÷ 1) In
·         от токов КЗ , А (регулируемая) 200-2400 350-2500
·         пропадания фазы, с 3,5 — 4,0
Время отключения Iкз, мс 10
Контроль изоляции сети, кОм 30
Габаритные размеры (ШхВхГ), мм 1050 х 1110 х 430
Масса, кг 160

Режим работы:

  • продолжительный;
  • кратковременный;
  • повторно-кратковременный;

Категория применения:

  • Категория АС3 – двигатели с к.з. ротором пуск, отключение во время нормального режима работы;
  • Категория АС4 – двигатели с контактными кольцами или с к.з. ротором, пуск, торможение, толчковый режим.

Типовой ряд:

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:



Функции управления:

  1. плавный пуск с управлением:
  • с линейным нарастанием тока
  • с адаптивным управлением разгоном (ААС)
  • ускоренный пуск.
  1. плавный останов:
  • в режиме свободного выбега
  • с функцией изменения напряжения по времени (ТVR)
  • адаптивное управление остановом.
  1. регулирование времени разгона и останова двигателя (1÷180с);
  2. местное и дистанционное управление по 2-х проводной схеме с уровнем напряжения 24 В.



Функции защиты:

  • защита от токов к.з.;
  • нулевая защита;
  • защита от самовключения при Uс >1,5 Uн;
  • защита от включения при снижении сопротивления изоляции отходящего присоединения менее 30 кОм (БКИ);
  • защита от потери управляемости при обрыве или замыкании проводов дистанционного управления и реле перепада давления;
  • защиты устройства плавного пуска;
  • контроль неисправности механизмов вентилятора и целостности напорных патрубков при помощи реле перепада давления.

Функции световой сигнализации:

  • вводной автоматический выключатель включениндикатор «QF» (зеленый)
  • режим готовность к пуску индикатор «Готовность»
  • наличия напряжения сети индикатор «Сеть» (желтый)
  • сопротивления изоляции отходящего присоединения ниже нормыиндикатор «БКИ» (красный)
  • авария УППиндикатор «Авария» (красный)
  • авария вентилятора (сигнал от реле перепада давления) индикатор «Авария вентилятора»

Функции проверки:

  • проверка исправности блока контроля изоляции сети и световой сигнализации при ее срабатывании (кнопка БКИ);
  • ручное тестирование срабатывания механизма расцепителя автоматического выключателя (кнопка «Тест» автоматического выключателя).

ТИПОВЫЕ СТРУКТУРНЫЕ СХЕМЫ ПРИМЕНЕНИЯ:






СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:



Структура заказа: Станция управления вентиляторами повышенной прочности, номинальным током 250А, номинальным напряжением питания 380В, с плавным пуском электродвигателя, климатическим исполнением УХЛ и категорией размещения 5:  СУ-РН-ВМП-ПП-250-1-2-УХЛ5
