НАЗНАЧЕНИЕ:
Станции участкового водоотлива типа СУВ-РН предназначены для управления, комплексной защиты электродвигателей погружных или центробежных насосов для участковых водоотливов в сетях с изолированной нейтралью трансформатора в подземных выработках шахт, рудников и других предприятий не опасных по взрыву газа и пыли.
Исполнение – РН1.
Степень защиты – IР54.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Применение программируемых логических контроллеров (ПЛК) позволяет создать высокотехнологичную систему управления с широкими возможностями оперативного управления и контроля:
- Применение первичных датчиков давления и уровня воды в водосборниках, производительности насосов, позволяет контролировать параметры работы насосных агрегатов в широком диапазоне;
- Модульная конструкция позволяет значительно экономить пространство горной выработки, а также отличается простотой в использовании, высокой технологичностью и надежностью.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

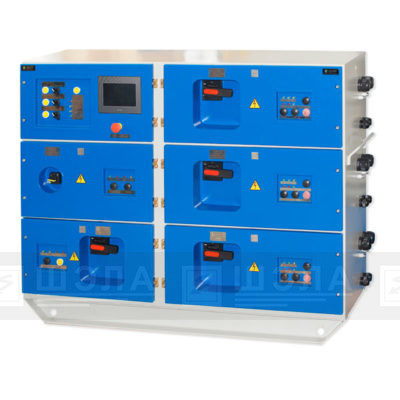

Станция участкового водоотлива СУВ-РН представляет собой модульную конструкцию пускозащитных аппаратов, смонтированных в одном корпусе. Станция поставляется в полной заводской готовности для монтажа и запуска в эксплуатацию.
Станция имеет возможность подключения к сети RS-485 или Ethernet для дистанционного контроля и управления от диспетчера рудника.
В состав станции входит рудничный источник питания РИП-LED-1х600-36-АС для подключения 50 метров светодиодной ленты типа ЛСР-9,6-36-АС местного освещения.
Имеется возможность установки счётчика технического учёта электроэнергии в отсеке фидерного автоматического выключателя.
В случае технологических решений участкового водоотлива с применением электрозадвижек, электроклапанов на подающем и всасывающем трубопроводах, а также другого вспомогательного оборудования возможно применение дополнительной станции управления электроприводами типа СУЭП.
При электроснабжении участкового водоотлива по I категории необходимо питать станцию СУВ-РН и станцию СУЭП от шкафа АВР соответствующей мощности.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Основные параметры станции СУВ
| № п/п | Наименование параметра | Значение |
| 1 | Напряжение питания, В | 660/380 |
| 2 | Количество насосов, шт | 2; 3; 4 |
| 3 | Номинальный ток электродвигателей насосов, А | 10…630 |
| 4 | Размеры сенсорной панели оператора, дюймы | 7 |
| 5 | Тип датчика уровня | Определяется заказом |
| 6 | Мощность трансформатора отсека освещения, кВА | 0,6 |
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ И РАБОТА:
Режимы работы насосных агрегатов
- Ремонтное, местное и автоматическое управление насосными агрегатами по датчикам уровня воды в водосборнике;
- Автоматический каскадный (селективный) пуск и останов насосных агрегатов в зависимости от заданных параметров уровня воды в водосборнике с выдержкой времени между пусками и остановами насосов (во избежание гидравлических ударов);
- Дистанционное поочередное отключение насосных агрегатов, работающих в автоматическом режиме в аварийных ситуациях;
- Перевод на местное управление любого количества насосных агрегатов водоотлива рудника без нарушения работы остальных насосных агрегатов в автоматическом режиме;
- Дополнительное включение (в зависимости от настройки) одного или нескольких насосных агрегатов при повышенном или аварийном уровне воды;
- Автоматическое включение резервного насосного агрегата вместо вышедшего из строя рабочего насосного агрегата в режиме автоматического управления;
- Автоматическое отключение насосных агрегатов, работающих в режиме местного и дистанционного управления при достижении нижнего уровня;
- Блокировка включения насосных агрегатов (нет сигнала «Готовность насоса» «Готовность электрооборудования»);
- Возможность повторного включения насосного агрегата, остановленного в результате срабатывания защит, только после деблокировки защиты;
- Контроль и отображение уровня воды в водосборнике по датчикам уровня;
- Контроль и отображение давления воды в магистрали по датчикам давления;
- Контроль и отображение производительности насоса – расходомер в магистрали;
- Выдача предупредительного звукового и светового сигнала перед запуском насосного агрегата
Функции защиты и блокировки
- Регулируемая защита от токов короткого замыкания и перегрузки на фидерном автоматическом выключателе;
- Защита от обрыва, нарушения чередования и слипания фаз на фидерном автоматическом выключателе;
- Защита от не симметричных нагрузок по фазным токам, связанных с повреждениями внутри двигателя;
- Защита от исчезновения момента на валу электродвигателя насоса («сухой ход»);
- Нулевая защита;
- Защита от самовключения станции при Uс >1,5 Uн;
- Блокировка от включения станции при снижении сопротивления изоляции отходящего присоединения менее 30 кОм (БКИ);
- Защита от потери управляемости при обрыве или замыкании проводов дистанционного управления;
- Защита от обрыва или увеличения сопротивления заземляющей жилы свыше 100 Ом.

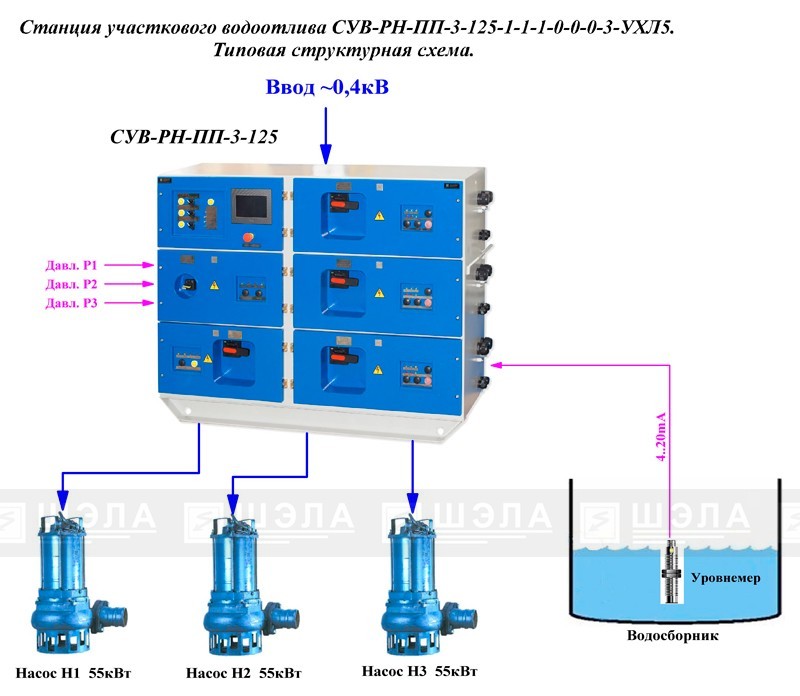

ТИПОВАЯ СТРУКТУРНАЯ СХЕМА:

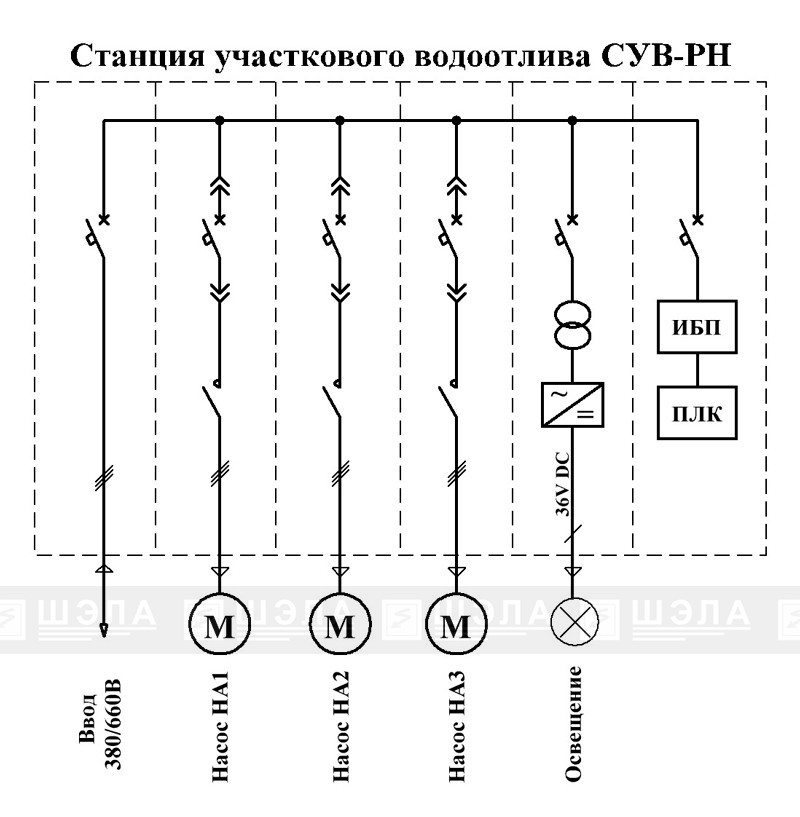

ТИПОВАЯ ОДНОЛИНЕЙНАЯ СХЕМА:

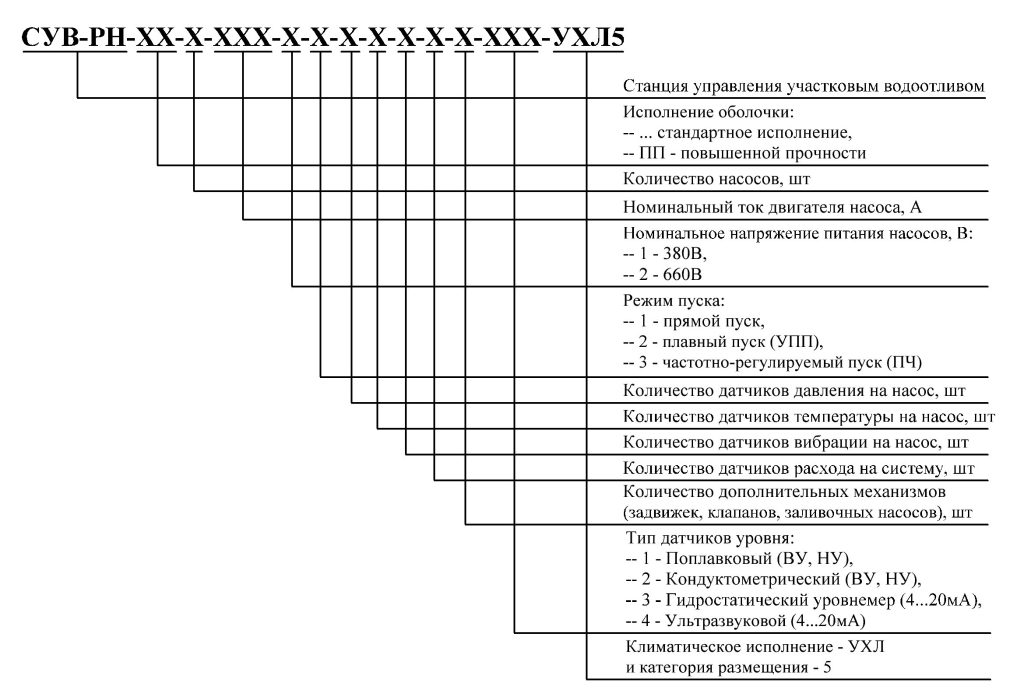

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:
Структура заказа: Станция управления участковым водоотливом рудничная, повышенной прочности, на 3 насоса, на номинальный ток двигателей насосов 250А, напряжением 380В, с устройством плавного пуска, с одним датчиком давления, с возможность подключения гидростатического датчиков уровня, климатическим исполнением УХЛ и категорией размещения 5:
СУВ-РН-ПП-3-250-1-2-1-0-0-0-3-УХЛ5
