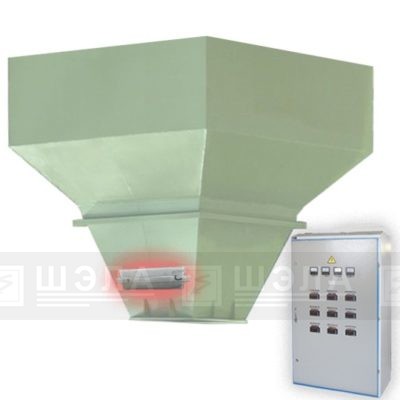

Система автоматического управления обогревом бункеров САУ «Бункер+»
НАЗНАЧЕНИЕ:
Система автоматического обогрева бункеров САУ «Бункер+» предназначена для поддержания необходимой температуры материала бункера во избежание его замораживания в холодное время года при температурах на стенках бункера ниже 0 °C.
Степень защиты оборудования — IP54.
УСТРОЙСТВО И РАБОТА:
Шкаф управления электрообогревом типа ШУ-КР представляет собой комплектное устройство, которое включает в себя силовые коммутационные аппараты, устройства защиты и измерители-регуляторы температуры. Корпус шкафа представляет собой сварную конструкцию из стали толщиной 2мм, шкаф имеет двойную дверь. Первая – выполняет защитную функцию от попадания влаги, пыли, а так же частиц материала бункера, вторая – дверь с органами контроля и управления.
Управление электрообогревом происходит в автоматическом режиме, измерители-регуляторы ТРМ201, входящие в состав шкафа, обеспечивают поддержание температуры погрузочных течек бункера на уровне установленных оператором положительных значений во избежание замораживания материала в холодное время года. Регулирование – дискретное.
Для контроля исправности нагревателей используются токовые реле, которые настраиваются таким образом, что при неисправности одного и более нагревателей в секции гаснет соответствующий светодиодный индикатор на двери шкафа. Исправность контролируется по потребляемому току, поэтому контроль осуществляется в момент включенного состояния соответствующего контактора, о работе которого так же сигнализирует светодиодный индикатор.
В качестве нагревателей используется модуль нагревательный плоский типа МНП, представляет собой надежный и высокопроизводительный обогреватель, заключенный в прочный корпус из листового металла толщиной 2мм, внутри которого расположен изолированный от корпуса нагревательный элемент. Рабочая поверхность нагревателя – из нержавеющей стали толщиной 0,35мм. Корпус нагревательного элемента имеет различную ширину и длину. Нагревательный элемент изготовлен из материала с высоким удельным электрическим сопротивлением. Модуль МНП распределяет тепло равномерно по всей поверхности. Благодаря низкой мощности и неотшлифованному исполнению модуля, нет необходимости в тщательной подготовке поверхности бункера. Тем не менее, для обеспечения максимально эффективной теплопередачи от модуля к стене бункера рекомендуется устанавливать модуль на хорошо очищенную гладкую поверхность.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- Напряжение питающей сети, В 3ф, 380
- Частота питающей сети, Гц 45-65
- Система заземления TN-C
- Номинальная мощность электронагревателей на секцию, кВт Согласно проекту
- Количество секций на течке, шт Согласно проекту
- Типовые размеры модулей нагрева Согласно проекту
- Категория по надёжности электроснабжения I, II, III
- Степень защиты оборудования IP54
- Климатическое исполнение УХЛ1
ТИПОВАЯ СТРУКТУРНАЯ СХЕМА:
1 – Комплектная трансформаторная подстанция КТП;
2 – Шкаф ввода и распределения питания ШВ-РП;
3, 4 – Шкаф управления коммутационный-распределительный ШУ-КР;
5 – Блок коммутационный БК-30/63;
7 – Термометр сопротивления ДТС;
8, 9 – Модуль нагревательный плоский МНП.
