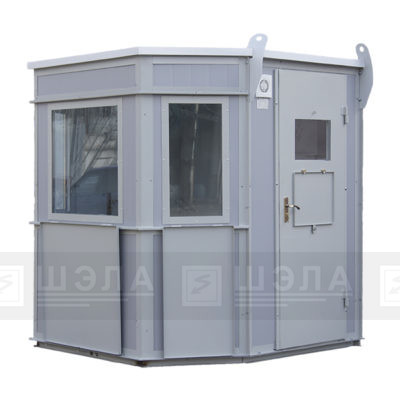

Блок-модули. Кабины управления.

Консультация Проверить наличие на складе

Описание Характеристики

НАЗНАЧЕНИЕ:

Блок-контейнеры и кабины управления предназначены для размещения в них электрооборудования и средств автоматизации технологического оборудования и обеспечивают защиту от несанкционированного доступа и создания благоприятных условий эксплуатации электрооборудования.

ОСОБЕННОСТИ:

вандалозащищённость;
герметичность мест ввода кабелей;
климатическая стабильность для оборудования.

ВАРИАНТЫ ИСПОЛНЕНИЯ БЛОК-КОНТЕЙНЕРОВ И КАБИН УПРАВЛЕНИЯ:

Исполнение блок-контейнеров и кабин управления

Конструктивные элементы:

Кровля – гофрированный стальной лист толщиной -2 мм;
Основание – сварные металлоконструкции из стального проката
Полы:- влагостойкая фанера или ЦСП, изоляционное резиновое покрытие;
Стены:

а) внешние – из стального гофрированного листа толщиной 1,5-2 мм;
б) внутренние – из оцинкованного стального листа толщиной 0,8 мм и ЦСП;
в) утеплитель – URSA толщиной 50…150 мм.

Ввод кабеля:

а) герметичность, благодаря уплотнителям «Roxtec») (http://www.roxtec.com/ru/
б) возможность ввода кабелей, как с торца, так снизу и с боку блок-модуля ( оговаривается при заказе)

ДОПОЛНИТЕЛЬНОЕ ОСНАЩЕНИЕ:

системы инженерного оборудования (пожаротушение, системы связи, сигнализации, кондиционирования);
особая отделка помещений и раскраска внешних панелей;
обустройство дополнительных перегородок, дверей, кабельных каналов и вводов.

ТРАНСПОРТИРОВКА:

водная;
железнодорожная;
автомобильная;
воздушная.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Наименование параметра	Значение
Температура окружающего воздуха, °С, не менее, в зависимости от исполнения:
южное «Ю»	-25
обычное «01»	-45
обычное «02»	-35
северное «С»	-55
Диапазон температур внутри помещения, °С	От +5 до +40
Габаритные размеры дверного проёма, мм	2000х900
Масса оборудования на одну закладную единицу, кг, не более:
навесного исполнения	100
напольного исполнения	200
Степень огнестойкости	Класс IIIа
Срок службы, не менее	15

МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ БЛОК-МОДУЛЕЙ:

Наименование	Каталожный номер	Внешние габаритные размеры БМ			Внутренние габаритные размеры БМ			Масса, т
		Ширина, м	Длина, м	Высота, м	Ширина, м	Длина, м	Высота, м	Масса, т
		B1	L1	H1	B2	L2	H2
БМ-1		2	2,0	3,05 (2,6)	1,6	1,6	2,3(2,1)	1,8
БМ-2		2	3,0	3,05 (2,6)	1,6	2,6	2,3(2,1)	2,2
БМ-3		2	4,0	3,05 (2,6)	1,6	3,6	2,3(2,1)	2,6
БМ-4		2	5,0	3,05 (2,6)	1,6	4,6	2,3(2,1)	3
БМ-5		2	6,0	3,05 (2,6)	1,6	5,6	2,3(2,1)	3,4
БМ-6		2,4	2,0	3,05 (2,6)	2,0	1,6	2,3(2,1)	2,2
БМ-7		2,4	3,0	3,05 (2,6)	2,0	2,6	2,3(2,1)	2,5
БМ-8		2,4	4,0	3,05 (2,6)	2,0	3,6	2,3(2,1)	3,0
БМ-9		2,4	5,0	3,05 (2,6)	2,0	4,6	2,3(2,1)	3,5
БМ-10		2,4	6,0	3,05 (2,6)	2,0	5,6	2,3(2,1)	4,0
БМ-11		3,0	2,0	3,05 (2,6)	2,6	1,6	2,3(2,1)	2,5
БМ-12		3,0	3,0	3,05 (2,6)	2,6	2,6	2,3(2,1)	4,0
БМ-13		3,0	4,0	3,05 (2,6)	2,6	3,6	2,3(2,1)	5,0
БМ-14		3,0	5,0	3,05 (2,6)	2,6	4,6	2,3(2,1)	6,0
БМ-15		3,0	6,0	3,05 (2,6)	2,6	5,6	2,3(2,1)	7,0
БМ-16		3,0	9,0	3,05 (2,6)	2,6	8,6	2,3(2,1)	9,0
БМ-17		3,2	9,2	3,05 (2,6)	2,8	8,8	2,3(2,1)	9,5

МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ ОСНОВАНИЯ ДЛЯ БЛОК-МОДУЛЕЙ (ОБМ):

Наименование	Каталожный номер	Габаритные размеры ОБМ			Масса, т
		Ширина, м	Длина, м	Высота, м	Масса, т
		B3	L3	H3
ОБМ-1		2	3,0	400…1000
ОБМ-2		2	4,0	400…1000
ОБМ-3		2	5,0	400…1000
ОБМ-4		2	6,0	400…1000
ОБМ-5		2	7,0	400…1000
ОБМ-6		2,4	3,0	400…1000
ОБМ-7		2,4	4,0	400…1000
ОБМ-8		2,4	5,0	400…1000
ОБМ-9		2,4	6,0	400…1000
ОБМ-10		2,4	7,0	400…1000
ОБМ-11		3,0	3,0	400…1000
ОБМ-12		3,0	4,0	400…1000
ОБМ-13		3,0	5,0	400…1000
ОБМ-14		3,0	6,0	400…1000
ОБМ-15		3,0	7,0	400…1000
ОБМ-16		3,0	10,0	400…1000
ОБМ-17		3,2	10,2	400…1000
