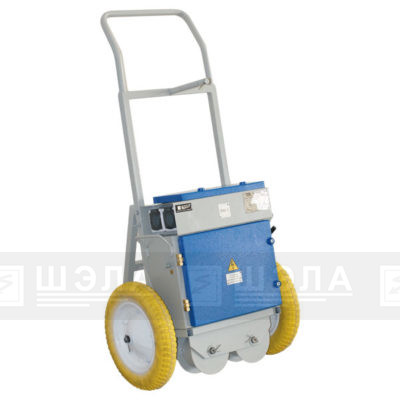

Рудничные источники питания для производства строительно-монтажных работ РИП-СМР
НАЗНАЧЕНИЕ:
Рудничные источники питания РИП-СМР предназначены для производства сторительно-монтажных работ, в частности, для питания переносного и стационарного электроинструмента напряжением 220В (перфораторы, электрические дрели, шлифовальные машины, электросварочные аппараты), а также для организации временного освещения в условиях шахт и рудников, не опасных по взрыву газа и пыли.
Исполнение – РН1.
Степень защиты — IР54.
ТЕХНИЧЕСКИЕ ДАННЫЕ РУДНИЧНЫХ ИСТОЧНИКОВ ПИТАНИЯ:
- Номинальное напряжение питания, В660, 380
- Номинальная мощность, кВ∙А 0,8; 1,6; 2,5; 4,5; 6,3; 8,0; 10,0
- Выходное напряжение при номинальной нагрузке, В220
- Режим работы длительный
- Модуль контроля изоляции да
- Количество отходящих фидеров, шт до 4
- Сопротивление срабатывания при однофазной утечке, кОм/фазу, не более 2÷5
- Ток утечки на землю не более, А 0,03
- Время отключения при однофазной утечке не более, сек 0,1
- Габаритные размеры, ШхВхГ, мм 490х400х180
- Масса шкафа, не более кг 25
- Масса тележки, кг 22
- Исполнение РН1
- Степень защиты IP54
- Климатическое исполнение УХЛ5
ТИПОВЫЕ СХЕМЫ:
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:
Пример формирования заказа:
Рудничный источник питания для производства строительно-монтажных работ, напряжением сети 380В, номинальной мощностью 1,6кВА, выходным напряжением 220В, климатическим исполнением УХЛ и категорией размещения 5:
РИП-СМР-1,6-660-380/220-УХЛ5
КОНФИГУРАТОР:
| № | Артикул | Наименование | Технические характеристики |
|---|
