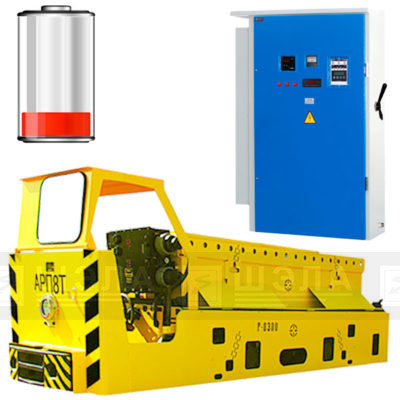

Автоматические зарядные устройства шахтных аккумуляторных батарей рудничных электровозов типа ЗУША-РН
НАЗНАЧЕНИЕ:
Автоматические зарядные устройства шахтных аккумуляторных батарей ЗУША-РН (далее зарядное устройство), в исполнении РН1, предназначено для управления процессами заряда аккумуляторной батареи напряжением 90, 110, 220 В, либо другое нестандартное напряжение по требованию заказчика. Зарядные устройства применяются в условиях шахт, рудников и разрезов не опасных по взрыву газа и пыли, комплектуется понижающим трансформатором типа КТП-РН-ХХ-П01-0,69-0,4/0,23.
Исполнение – РН
Степень защиты – IР54
КОНСТРУКЦИЯ:
Зарядное устройство представляет собой сварную металлическую оболочку, единую для всех схем, одностороннего переднего обслуживания. Зарядное устройство устанавливается на полу, крепится к вертикальной поверхности анкерами через проушины. Для перемещений зарядного устройства в процессе погрузки, транспортирования и монтажа в верхней части предусмотрены две строповочные скобы. Кабельные ввода имеют устройство уплотнения и предохраняют кабель от выдергивания и проворачивания. Дверцы имеют резиновые уплотнители, препятствующие проникновению пыли и влаги.
В комплект зарядного устройства входит трансформатор КТП-РН-ХХ-П01-0,69-0,4/0,23 (см. табл. 2).
Корпус трансформатора – сварной, прямоугольной формы из листовой стали. Дверцы отделений ВН и НН расположены на торцевой стенке корпуса трансформатора. Наружные и внутренние поверхности корпуса, а также съемная крышка имеют оребрения для теплоотдачи, и резиновые уплотнители, препятствующие проникновению пыли и влаги.
Для перемещения трансформатора и установки его на месте монтажа к корпусу приварены салазки. Для погрузки трансформатора на боковых стенках имеются четыре проушины.
Отделение ВН имеет один кабельный ввод, рассчитанный для подключения гибкого кабеля с сухой разделкой диаметром до 45 мм. Отделение НН имеет один кабельный ввод, рассчитанный на подключение гибкого кабеля с сухой разделкой диаметром до 59 мм.
Выводные концы датчиков температуры и независимого расцепителя расположены на клеммнике в отсеке НН.

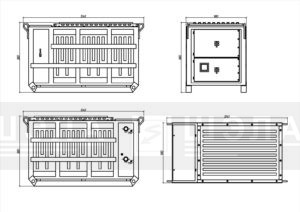

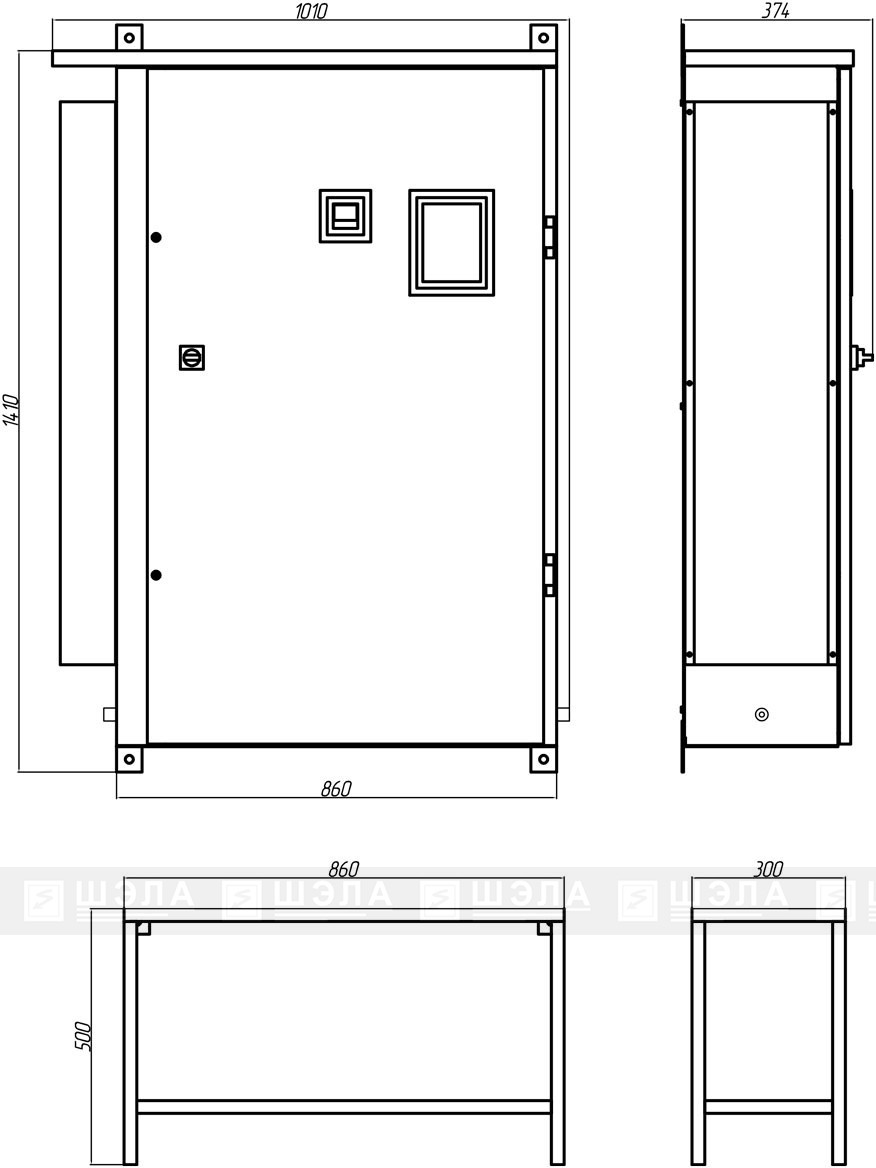

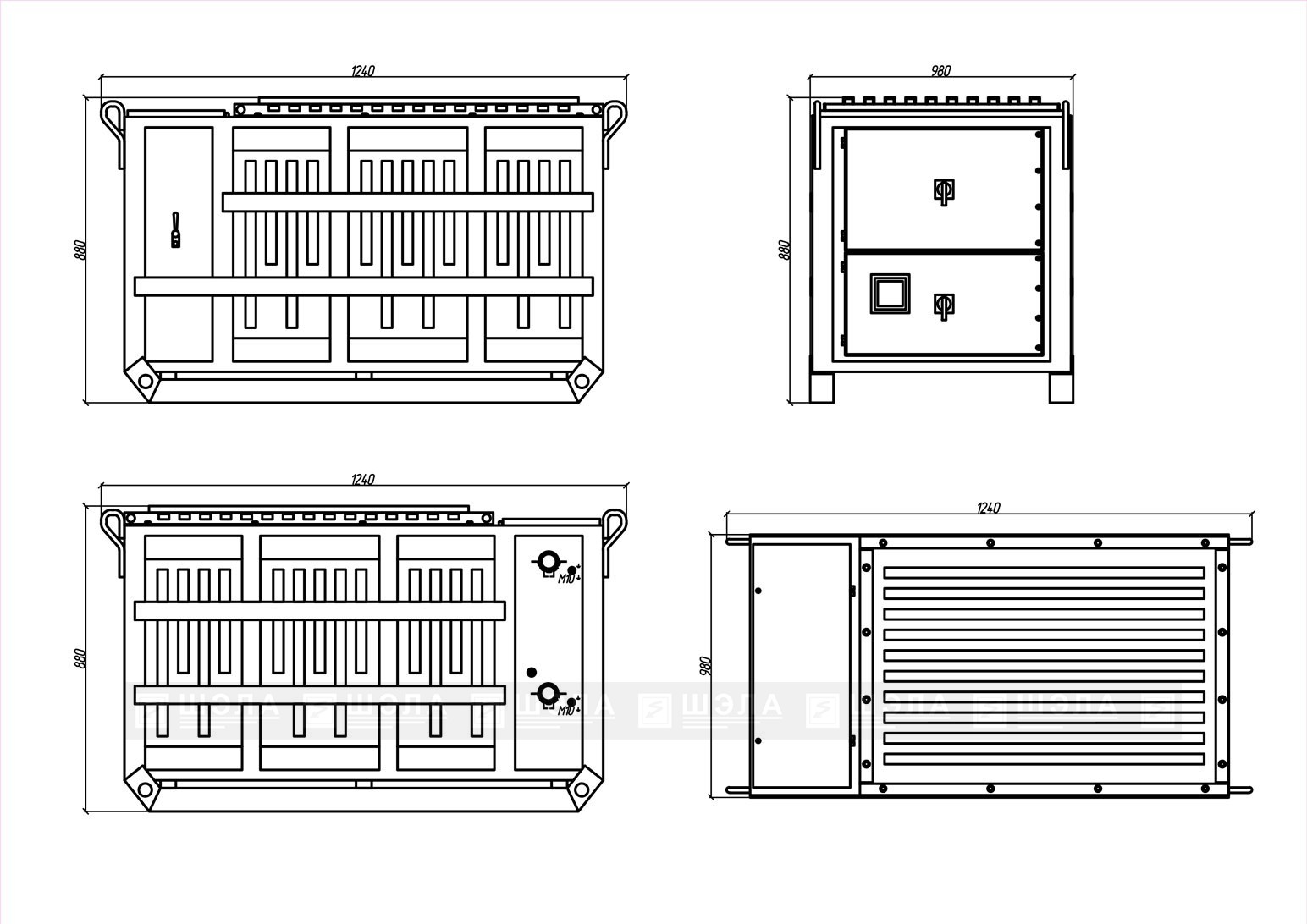

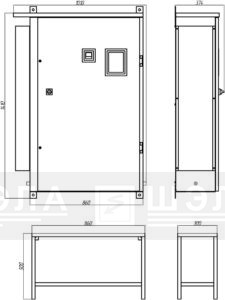

ГАБАРИТНЫЕ РАЗМЕРЫ:
|
|
|
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗУША-РН:
Таблица 1.
| Характеристики: | Данные: |
| Количество фаз | 3 |
| Сеть | 3ф 127-220В |
| Выходное напряжение | 120 ÷ 300 DC |
| Сглаживающий фильтр | индуктивно-емкостной |
| Управление фазами | совместное |
| Тип тиристорных модулей | IXYS, Semikron, Протон Электротекс |
| Способы регулирования напряжения | Фазовый |
| Номинальный ток нагрузки, А | 125; 200 А |
| Регулирующий элемент | тиристор |
| Тип системы управления | микропроцессорная |
| Сигнал управления | 4..20 мА, кнопки панели управления |
| Вход управления / входное сопротивление | 4-20 мА / 91 Ом |
| Индикация | жидко-кристаллический индикатор 32 символьный, 4 светодиода |
| Дополнительные контакты | 2 программируемых реле 220 В 5 А. Выходной сигнал: “Работа”, “Авария”, “Готовность” |
| Управление ускоренным зарядом | ручное и автоматическое |
| Режим инвертирования | нет |
| Аналоговый выход | сигнал 0…10 В, 0…1 В пропорциональный току нагрузки (1-канал), сигнал 0…10 В, 0…1 В пропорциональный выходному напряжению (2-канал) |
| Перегрузочная способность | 1=1,5 1н — 10 сек, 1=1,25 1н — 30 сек, 1=1,1 1н — 1 мин |
| Порог срабатывания защиты от короткого замыкания | I=3…3,5 Iн |
| Точность поддержания выходного напряжения в режиме стабилизации напряжения | +/- 1 В |
| Пульсации выходного напряжения | не более 2% |
| Степень защищенности | IP54 |
| Охлаждение | естественное |
| Относительная влажность воздуха | 0…90% |
| Изоляция | 2,5 кВ между шасси, силовой цепью и управляющими цепями |
| Режим работы | длительный, ПВ = 100% |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АККУМУЛЯТОРНЫХ БАТАРЕЙ:
Таблица 2.
| Тип аккумуляторных батарей | Номинальный ток заряда | Напряжение батареи | Электровоз | Тип зарядного устройства | |
| 96ТНЖШ-500 | 125 | 94-173 | АМ8Д | ЗУША-125-РН | ТСП-25-0,69-0,4/0,23 |
| 112ТНЖШ-500 | 110-202 | АМ8Д | |||
| 112ТНЖШ-550 | 140 | 110-202 | АРП10 | ЗУША-200-РН | ТСП-40-0,69-0,4/0,23 |
| 126ТНЖШ-550 | 140 | 110-227 | 13АРП | ||
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:
- Зарядка АКБ током 1-200А и напряжением 90-300В:
- – «Подзаряд» — в режиме «Работа», подзаряд АБ;
- – «Ускоренный заряд» — в режиме «Работа», ускоренный заряд АБ;
- – «Уровень заряда» — в режиме «Работа», уравнительный заряд АБ.
- Контроль напряжения АКБ.
- Контроль типа заряда АКБ.
- Режим подзаряда АКБ током равным 10% от емкости АКБ.
- Режим ускоренного заряда током равным 0,16 (для кислотных аккумуляторов).
- Задание плавного пуска для выхода на заданное напряжение при первоначальном включении.
- Возможность компенсации падения напряжения на кабелях соединение ЗУША-РП и АКБ.
- Возможность регулировки выходного напряжения в зависимости от температуры АКБ.
- Возможность задания плавного пуска на панели управления для выхода на заданное напряжение при первоначальном включении.
- Защита от короткого замыкания на выходе.
- Защита от перегрузки.
- Защита от перегрева тиристоров.
- Защита от потери фазы.
- Защта от неисправности измерительной цепи напряжения.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:
КОНФИГУРАТОР:
