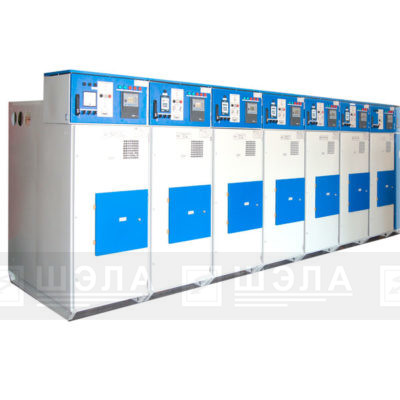

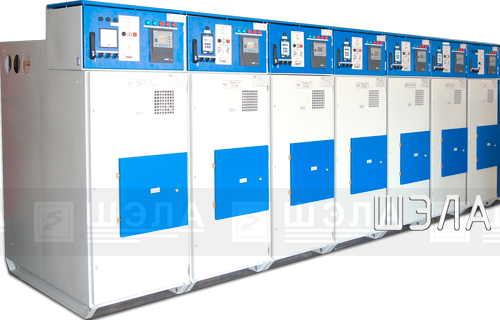

Комплектные распределительные устройства типа КРУ-РН-6-ВВ (с применением вакуумных выключателей)
Референс лист поставок комплектных распределительных устройств КРУ-РН
НАЗНАЧЕНИЕ:Шкафы комплектных распределительных устройств типа КРУ-РН-6(10)-ВВ УХЛ5 с вакуумным выключателем предназначены для приема и распределения электрической энергии 3-х фазного переменного тока напряжением 6 (10) кВ частотой 50 (60) Гц для систем с изолированной нейтралью, а также для защиты электроустановок, кабельных сетей и управления подземными электроприемниками шахт и рудников не опасных по взрыву пыли и газа. |
|
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:В конструкции шкафов КРУ-РН стандартно применены выдвижные модули на базе вакуумных выключателей VF-12 («ПО Элтехника»), на рабочее напряжение 12 кВ. По требованию заказчика также возможна установка вакуумных выключателей BB/TEL («Таврида Электрик»). |
|
Исполнение – РН1;
Степень защиты – IР54.
В состав выдвижного модуля входят:
- выдвижная рама, на которой собраны все элементы модуля;
- кассетный выдвижной элемент (КВЭ) с вакуумным силовым выключателем;
- шторочный механизм с приводом;
- контактная система (розетки, противоконтакты, проходные изоляторы);
- контактные площадки присоединения сборных шин.
Выдвижные модули шкафов, отходящих (и линейных) присоединений укомплектованы заземлителем, сблокированным с кассетным выдвижным элементом.
Вакуумный выключатель встроенный в низковольтные комплектные распределительные устройства КРУ серийно поставляется на токи отключения 20 кА. (по требованию заказчика может поставляться выключатель на ток отключения 25, 31,5 и 40 кА).
За счет конструктивных и схемных решений в шкафах КРУН 6 кВ исключено применение традиционных разъединителей и соответственно дополнительных проходных изоляторов, что позволило упростить силовую ошиновку, сборку и техническое обслуживание КРУ.
Замыкание втычных силовых разъемов выдвижного элемента происходит в изоляционной трубе, что полностью исключает межфазное замыкание.
Шкаф КРУ состоит из пяти взаимно разделяемых отсеков:
- отсек сборных шин;
- кабельный отсек;
- отсек вакуумного выключателя;
- отсека вспомогательных цепей;
- отсек трансформатора ТН (ТСН).
Все высоковольтные отсеки имеют собственные разгрузочные клапаны, которые обеспечивают повышенную локализационную способность к дуговым замыканиям (возможен вариант исполнения с независимым декомпрессионным отсеком).
При проектировании распределительных устройств не требуется проработка схем межшкафных кабельных соединений, т.к. кабельные перемычки поставляются расключенными с одной стороны, а при монтаже комплектных распределительных устройств КРУ достаточно расключить перемычки согласно маркировки в соседнем шкафу.
В настоящее время имеют место два варианта компоновки оборудования ячеек КРУ-РН, а именно:

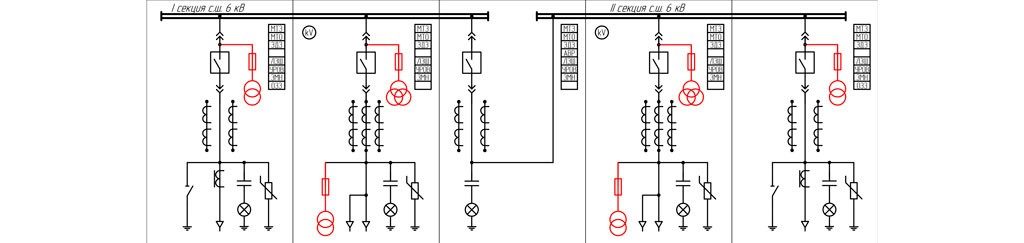

Вариант 1 — по схеме с трансформаторами ТН в каждой ячейке, маломощным с ИБП с аккумулятором на 7А*ч, установленным в отделении секционного выключателя, для питания цепей управления (позволяет производить ПНР не более 0,5 часа).

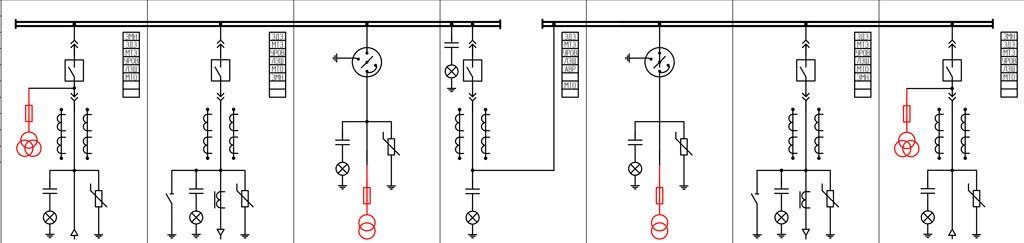

Вариант 2 — по схеме с трансформаторами ТСН в каждой секции, и дополнительным шкафом ШОТ.
Цифровая подстанция
Цифровая подстанция — это подстанция с высоким уровнем автоматизации управления технологическими процессами, оснащенная развитыми информационно-технологическими и управляющими системами и средствами, в которой все процессы информационного обмена между элементами подстанции, информационного обмена с внешними системами, а также управления работой подстанции осуществляются в цифровом виде на основе протоколов стандартов IEC 61850, 61968/61970.
Неотъемлемой частью цифровой подстанции являются:
- Передача данных между терминалами РЗА и контроллерами в цифровой форме;
- Телеуправление всеми коммутационными аппаратами;
- Электронные трансформаторы с цифровым интерфейсом;
- Системы мониторинга технического состояния оборудования подстанции;
- Система контроля качества электроэнергии.
Предлагается две схемы построения цифровой подстанции с использованием шкафа телемеханики (ШТМ):
- для классических ячеек КРУ-РН, где «сухие» сигналы контроля и управления собраны в единый шкаф ШТМ;
- для цифровых КРУ-РН, где ячейки соединены с ШТМ посредством цифровых каналов связи.
Оборудование шкафа ШТМ построено с использованием инновационных коммуникаций, основой для которых служит стандарт МЭК 61850. При этом контролируется состояние вакуумных выключателей, их режим работы, целостность изоляции фидеров. Вся информация о текущем положении, аварийных отключениях передаётся в ШТМ с последующей передачей на верхний уровень управления подстанцией.
Всё оборудование подстанции можно условно разделить на три уровня:
- Устройства полевого уровня – дискретные и аналоговые устройства сопряжения с объектом – преобразователи дискретных и аналоговых сигналов, которые располагаются в непосредственной близости от первичного оборудования;
- Устройства уровня присоединения, к которым относятся терминалы РЗА, измерительные преобразователи, регистраторы аварийных событий;
|
По желанию Заказчика возможна комплектации видеокамерой внутри ячейки. Она предназначена для удаленного управления и мониторинга состояния исполнительного механизма. С помощью неё можно удаленно наблюдать за положением вакуумного выключателя. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОМПЛЕКТНЫХ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ КРУ-РН 6 КВ (10 КВ):
| Наименование | Параметры | ||
| Номинальное напряжение главных цепей, кВ | 6 (10) | ||
| Наибольшее рабочее напряжение, кВ | 7,2 (12) | ||
| Номинальный ток главных цепей шкафов, А: | |||
| — вводных и секционных | 630; 800; 1000; 1250; 1600; 2000; 2500 | ||
| — линейных и шкафов отходящих присоединений | 50; 80; 100; 150; 200; 300; 400; 630; 800; 1000; 1250 | ||
| — сборных шин | 800; 1250; 2500 | ||
| Номинальный ток отключения выключателя, кА | 20; 25*; 31,5*; 40* | ||
| Ток термической стойкости в течение 1с, кА | 20 | ||
| Номинальный ток эл.динамической стойкости сборных шин, кА | до 51 | ||
| Коммутационная износостойкость, циклов: | |||
| — при номинальном токе | 30 000 | 30 000 | |
| — при токе отключения | 50 | 50 | |
| Уровень изоляции | РН1 | ||
| Вид изоляции | Воздушная с частично изолированными шинами | ||
| Напряжение цепей управления, В | 24 DC | ||
| Наличие выдвижных элементов и способ подключения выключателя | Выдвижные (выкатные) элементы с выключателем и подсоединением штепсельными соединителями | ||
| Вид высоковольтных присоединений | кабельные | ||
| Вид управления | ■ местное — с кнопок на двери шкафа | ||
| ■ дистанционное — с пульта дистанционного управления | |||
| ■ дистанционное — по линии связи RS485 или другой связи по требованию заказчика | |||
| Условия обслуживания | 2-х стороннее | ||
| Количество кабелей подключаемых к шкафам: | Подвод кабелей с задней стенки внизу шкафа | ||
| — вводным | 2 (3*; 4*) кабеля Ø до 100 мм | ||
| — линейным и отходящим | 2 кабеля Ø до 100 мм | ||
| Контрольные кабели | 3 кабеля Ø до 30 мм | ||
| Наибольшее сечение жил кабелей высокого напряжения , не более мм | 3 х 240 | ||
| Тип вакуумного выключателя в составе выдвижного модуля** | VF12 ПО (Элтехника) | BB/TEL (Таврида Электрик) | |
| Тип трансформатора тока | ТОЛК-10-1-5Р-100 В | ТОЛК-10-1-5Р-100 В | |
| Тип трансформатора напряжения | ОЛСП-1,25 | ОЛСП-1,25 | |
| Габаритные размеры, мм: | |||
| — ширина | 760; 1150 — секционного шкафа | 920 | |
| – глубина | 1500 (1700***) | 1630 | |
| – высота | 1970 | 1975 | |
| – высота без релейного шкафа | 1770 | 1775 | |
| масса шкафа, кг | 650…850 | 650…850 | |
* — по требованию заказчика;
**- для вводных шкафов с тремя и четырьмя кабельными вводами.
КОМПЛЕКТ СРЕДСТВ ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ
* Возможная комплектация КРУ-РН
Комплектные распределительные устройства типа КРУ-РН-6 должны быть оборудованы средствами индивидуальной защиты согласно Инструкции по применению и испытанию средств защиты, используемых в электроустановках.
Пожарный щит комплектный ПКЩ-1 |
Комплект средств безопасности КСБ-1 |
 |
 |
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:
| Наименование функций | Исполнение шкафов | |||
| Вводной | Секционный | Линейный | Отходящих присоединений | |
| Оперативное местное включение и отключение ( с помощью кнопок на шкафу) | + | + | + | + |
| Оперативное дистанционное включение и отключение с пульта дистанционного управления по контрольному кабелю с защитой от потери управляемости при обрыве и замыкании жил управления | + | + | + | + |
| с пульта диспетчера по линии связи RS485 | + | + | + | + |
| Оперативное ручное отключение вакуумного выключателя | + | + | + | + |
| Возможность жесткой комплектации группового КРУ или одиночного исполнения | + | + | + | + |
| Защита от т.к.з. | + | + | + | + |
| Функциональная проверка защиты от т.к.з. | + | + | + | + |
| Защита от токов перегрузки | — | — | — | + |
| Защита минимального напряжения с возможностью ее отключения (нулевая защита) | + | + | + | + |
| Максимально токовая защита от однофазных замыканий на землю | — | — | + | + |
| Функциональные проверки защиты от однофазных замыканий на землю | — | — | + | + |
| Автоматические повторные включения (АПВ), однократные с возможностью его отключения | + | — | + | + |
| Автоматические однократные включения резерва (АВР) с возможностью его отключения (секционного шкафа) | — | + | — | — |
| Электрическая блокировка против подачи напряжения на отходящее присоединение с сопротивлением изоляции ниже 360кОм (БРЧ) | — | — | — | + |
| Функциональная проверка исправности реле утечки (БРУ) (кнопкой «Проверка БРУ» на дверце шкафа | — | — | — | + |
| Электрическая блокировка подачи напряжения на отходящем присоединении, отключенное максимально-токовой защитой | + | — | + | + |
| Электрическая блокировка против повторного включения при отказе механизма , удерживающего выключатель в включенном положении | + | + | + | + |
| Закорачивание и заземление отходящей линии при контрольном и ремонтном положении выкатного элемента | — | — | + | + |
| Измерение напряжения в силовых цепях вольтметром | + | — | — | — |
| Измерение и индикация фазных токов и напряжения блокам защиты и управления | + | + | + | + |
| Сигнализация на дверце отсека вспомогательных цепей: | ||||
| о включенном и отключенном состоянии вакуумного выключателя | + | + | + | + |
| об аварийном отключении вакуумного выключателя | + | + | + | + |
| о готовности вакуумного выключателя к включению | + | + | + | + |
| отображение на дисплее блока защиты и управления информации в соответствии с его техническими характеристиками | + | + | + | + |
| Сигнализация на пульте дистанционного управления | ||||
| о включенном и отключенном состоянии вакуумного выключателя | + | + | + | + |
| об аварийном отключении вакуумного выключателя | + | + | + | + |
| о готовности вакуумного выключателя к включению | + | + | + | + |
| о состоянии цепей дистанционного управления | + | + | + | + |
| Отображение информации передаваемой по линии связи RS485 от блока защиты управления на мониторе диспетчера (в соответствии с техническими характеристиками блока защиты управления) | + | + | + | + |
Схемы главных цепей КРУ-РН
| Наименование | Назначение | Ном.ток, А |
Шифр шкафа | Схема однолинейная | № схемы |
| Шкаф вводной для комплектации распределительных пунктов (групповой) | Подача напряжения на распределительный пункт | 400, 630, 800, 1000, 1250, 1250, 1600, 2000, 2500 |
ВГ |  |
1 |
| Шкаф вводной отдельно стоящий | Подача напряжения на распределительный пункт | 400, 630, 800, 1000, 1250, 1250, 1600, 2000, 2500 |
ВО |  |
1.1. |
| Шкаф секционный для комплектации распределительных пунктов (групповой) | Подача напряжения с одной секции на другую | 400, 630, 800, 1000, 1250, 1250, 1600, 2000, 2500 |
СГ |  |
2 |
| Шкаф линейный для комплектации распределительных пунктов (групповой) | Подключение линии, питающей другое распределительное устройство | 50, 80, 100, 150, 200, 300, 400, 630, 800, 1000, 1250 |
ЛГ |  |
3 |
| Шкаф отходящих присоединений для комплектации распределительных пунктов (групповой) | Подключение линии, питающей двигатели или трансформаторные подстанции | 50, 80, 100, 150, 200, 300, 400, 630, 800, 1000, 1250 |
ОГ |  |
4 |
| Шкаф отходящих присоединений отдельно стоящий | Подключение линии, питающей двигатель, трансформаторные подстанции или другое распредустройство | 50, 80, 100, 150, 200, 300, 400, 630, 800, 1000, 1250 |
ОО |  |
4.1 |
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:
Структура формирования заказа:
Шкаф отходящих присоединений КРУ-РН по схеме главных цепей ОГ (смотри сх.4) для группового КРУ на номинальный ток главных цепей 630А и номинальным током трансформаторов тока первичной обмотки 400А:
КРУ-РН-6-ВВ-ОГ-630/400-УХЛ5
Шкаф вводой КРУ-РН по схеме главных цепей ВГ (смотри сх.1) для группового КРУ на номинальный ток главных цепей 1250А и номинальным током трансформаторов тока первичной обмотки 1000А:
КРУ-РН-6-ВВ-ВГ-1250/1000-УХЛ5
КОНФИГУРАТОР:
| № | Артикул | Наименование | Технические характеристики |
|---|
Новости
Компания ШЭЛА представила новое рудничное комплектное распределительное устройство КРУ-РН-ВВ-6кВ, которое разрабатывалось на основе высокотехнологичного комплекта SmartKIT «Таврида-Электрик». Это устройство отличается множеством инновационных решений, направленных на улучшение надежности, удобства эксплуатации и сервиса.
Основные отличительные особенности КРУ-РН-6кВ:
- Применение высокотехнологичного комплекта BB/TEL SmartKIT: Использование современного решения SmartKIT является одним из главных преимуществ, обеспечивая высокую производительность и устойчивость к внешним воздействиям.
- Быстрый ввод в эксплуатацию: Устройство позволяет подключать любого потребителя без необходимости замены трансформаторов тока, что существенно сокращает время на установку и ввод в эксплуатацию.
- Интеграция РЗА в SCADA: КРУ-РН-6кВ обеспечивает полную поддержку интеграции релейной защиты и автоматизации в системы SCADA, что позволяет оператору управлять и контролировать устройство удаленно, увеличивая безопасность и эффективность эксплуатации.
- Бесконтактный контроль температуры шин: Встроенная система контроля температуры шин вакуумного выключателя позволяет осуществлять мониторинг состояния устройства без физического контакта, с возможностью сигнализации о возникновении аварийных ситуаций, тем самым повышая уровень безопасности.
- Электропривод выдвижной корзины: Устройство оснащено электроприводом выдвижной корзины с визуальным удалённым контролем положения при помощи видеокамеры. Это позволяет операторам следить за состоянием устройства и управлять его работой удаленно.
- Встроенный ИБП: Наличие встроенного источника бесперебойного питания (ИБП) обеспечивает возможность управления вакуумным контактором и контроля работы устройства даже в отсутствии сетевого напряжения.
- Снижение веса и габаритных размеров: Конструкция устройства была оптимизирована с целью уменьшения его веса и габаритов, что значительно облегчает процесс монтажа и транспортировки.
- Увеличенный гарантийный срок: Предоставление увеличенного гарантийного срока на оборудование свидетельствует о высоком качестве и надежности устройств, что, в свою очередь, укрепляет доверие потребителей.
- Сокращение затрат на монтаж и обслуживание: Все вышеупомянутые инновации в итоге способствуют значительному сокращению затрат на монтаж и дальнейшее техническое обслуживание устройства, что является важным фактором для многих предприятий.
 |
 |
 |
КРУ-РН-ВВ-6кВ от компании ШЭЛА — это современное, высокотехнологичное рудничное распределительное устройство, которое отвечает всем современным требованиям по надежности, безопасности и удобству. Оно идеально подходит для различных промышленных и рудничных приложений, обеспечивая эффективную работу и длительный срок службы.
С каждым годом популярнее становятся ячейки КРУ-РН производимые компанией ШЭЛА. Особенностями которых является тульское качество и современный технологичный вид ячеек, отличительной особенностью которых является съемный шкаф управления.
При производстве ячеек КРУ-РН в современных санкционных условиях, мы не ощутили существенных трудностей в производстве, т.к. и до введения санкций нами применялись основные комплектующие российского производства:
- вакуумные выключатели VF-12 АО «ПО ЭЛТЕХНИКА» г.Санкт—Петербург,
- трансформаторы тока АО «ГРУППА «СВЭЛ» г. Екатеринбург,
- устройство микропроцессорной защиты «Сириус-Т» АО «РАДИУС Автоматика» г.Москва.
Компания ШЭЛА постоянно совершенствует свою продукцию и гарантирует качество и своевременные поставки.
 |
 |
Удаленное управление и мониторинг состояния исполнительного механизма может обеспечивать видеокамера расположенная внутри самой ячеейки. С помощью неё можно наблюдать и управлять за положением вакуумного выключателя.
В последнее время все больше и больше входит в нашу жизнь цифровая техника и технологии. Один раз попробовав эксплуатировать цифровые подстанции, мы уже не возвратимся к релейным схемам, и будем только совершенствовать как групповые, так и отдельно стоящие КРУ-РН.
На данный момент отдельно стоящие и групповые шкафы КРУ-РН дополнены такими функциями, как:
- видеонаблюдение за процессом вкатывания-выкатывания вакуумного выключателя и состояния заземляющих ножей;
- моторный привод вкатывания-выкатывания вакуумного выключателя и заземляющих ножей;
- микропроцессорная защита от аварийных режимов выполнена на базе современных микропроцессорных устройств — «Бастион», «Сириус», Sepam;
- блоком предварительного контроля изоляции ПКИ-6кВ и ПКИ-10кВ собственного производства;
- в связи с повышенным потреблением электроэнергии, увеличена мощность трансформаторов собственных нужд с 1,25кВА до 2,5кВА, а также применен ИБП с улучшенными характеристиками.
- оснащены интерфейсами сбора, обработки и передачи данных по сети RS-485 для возможности подключения к шкафу телемеханики (ШТМ) для сбора данных, управления и передачи информации в АСОДУ рудника.
При построении комплектной подземной распределительной подстанции из ячеек КРУ-РН, в настоящее время, возникает необходимость в более мощном ИБП и способе распределения энергии от него, поэтому комплектно со шкафами КРУ-РН поставляется шкаф оперативного тока ШОТ.
Кроме того, шкаф ШОТ позволяет производить различного рода переключения, настройки, то есть полноценно производить пусконаладочные работы без подачи высокого напряжения сети. Таким образом, отпадает необходимость установки в каждую ячейку трансформатора собственных нужд ТCН-1,25кВА, так как эти функции будет выполнять шкаф ШОТ. Тип шкафа определяется проектом и зависит от количества ячеек подстанции.
При цифровизации ячеек подземных подстанций возникает необходимость комплектовать шкафом телемеханики (ШТМ), который будет буфером для сбора информации и управления, обработки и передачи информации на верхний уровень.
Таким образом, выбор схемы построения подземной подстанции зависит от «Заказчика» и может иметь компоновку в следующих вариантах:
- Вариант 1 – по схеме с трансформаторами ТCН в каждой ячейке, маломощным с ИБП с аккумулятором на 7А*ч, установленным в отделении секционного выключателя, для питания цепей управления (позволяет производить ПНР не более 0,5 часа).
- Вариант 2 – по схеме с одним трансформатором ТСН в каждой секции, и дополнительным шкафом ШОТ.
Исходя из вышесказанного, второй вариант компоновки подстанции считается более привлекательным, так как позволяет оперативно выполнять ПНР без подачи высокого напряжения сети на подстанцию в целом, шкаф ШОТ в этом случае может быть запитан по временной схеме от другой действующей подстанции.
Комплектные распределительные устройства типа КРУ-РН-6-ВВ с применением вакуумных выключателей VF-12 производства ПО «Элтехника» и микропроцессорной защиты типа Sepam 1000+ «Scheider Electric», комплектные трансформаторные подстанции типа КТП-РН-400кВА 6/0,4кВ, тяговые преобразовательные подстанции и установки типа АТПУ-500/275 УХЛ5 смонтированные в феврале 2016года на одной участковой подстанции АО «Апатит».
