НАЗНАЧЕНИЕ
Реверсор высоковольтный типа РВВш-6-400 предназначен для управления электроприводом шахтных подъемных установок напряжением 6 кВ трехфазного тока частоты 50 Гц, не подверженных действию атмосферных перенапряжений или же на установках, имеющих соответствующие средства грозозащиты.
Реверсор осуществляет реверсирование электродвигателя, а также динамическое торможение статора электродвигателя постоянным током (от внешнего источника). Контроль тока динамического торможения осуществляется с помощью амперметра, установленного на двери шкафа.
Исполнение – РН-1.
Степень защиты – IР54.
КОНСТРУКЦИЯ:
Реверсор стандартного исполнения представляет собой шкаф двустороннего обслуживания, в котором смонтированы:
- три вакуумных контактора КВ1-В, КВ2-Н, КВ3-ДТ;
- ограничители перенапряжения ОПН;
- изолятор с емкостным делителем напряжения АС1;
- клеммники ХТ1÷ХТ3, на которые выведены цепи управления и вспомогательные блок-контакты вакуумных контакторов КВ1-В, КВ2-Н и КВ3-ДТ соответственно;
- клеммник ХТ4 – цепи внешних подключений реверсора к схеме ПУ;
- панель динамического торможения ДТ, в составе:
— силовой блок ДТ
— блок управления БУ-ДТ
— блок дуговой защиты (блокировки)
— импульсный блок питания 220/24 GV1
— реле размножения К1-В, К2-Н, К3-ДТ и реле управления РП1, РП2
В конструкции реверсора стандартного исполнения применен блок дуговой блокировки, предназначенный для выполнения следующих функций:
- защита контакторов реверсора 6 кВ от режимов к.з. при пробое одной из вакуумных камер;
- сигнализация о состоянии элементов схемы на передней двери шкафа:
HL1 — индикатор «В» — включен контактор «Вперед»;
HL2 — индикатор «Н» — включен контактор «Назад»;
HL3 — индикатор «ДЗ» — сработала дуговая защита;
HL4 — индикатор «Сеть» — контроль 220 В АС;
HL5 — индикатор «ДТ» — включен контактор динамического торможения.
В современной модификации реверсора М1 в схему управления добавлен линейный контактор, который сблокирован с контактором динамического торможения, таким образом подача напряжения постоянного тока в цепь электродвигателя возможна только после отключения линейного контактора, так как они механически и электрически сблокированы, что также повышает безопасность при работе подземной установки. Кроме того, контакторы реверса тоже сблокированы механически и электрически.
При такой компоновке схемы отпадает необходимость в блоке дуговой блокировки БДБ-6.

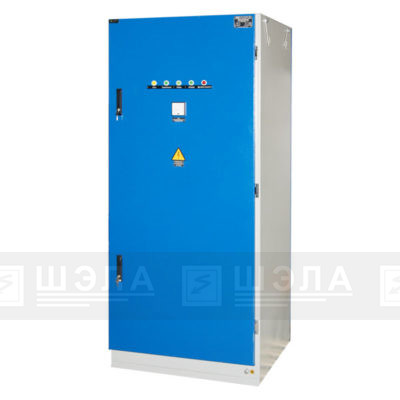

Рис.2 Вид реверсора РВВш-6 спереди Рис.3 Вид реверсора РВВш-6 сзади
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- Номинальное напряжение, кВ 6
- Наибольшее рабочее напряжение, кВ 7,2;12
- Номинальный ток, А 400
- Режим работы Прерывисто-продолжительный или повторно-кратковременный
- Коммутационная способность:
- – номинальный ток отключения, кА 4,0
- – Ток включения, А 15,0
- Номинальное напряжение цепи динамического торможения, В 220 DC
- Напряжение цепей управления реверсора, В 220 АС
- Напряжение цепи торможения, В 220 DC
- Степень защиты оболочки по ГОСТ 14254-96 IP54
- Габаритные размеры шкафа (АхВхН), мм 900х800х2060
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОНТАКТОРОВ:
| Характеристики | Тип 1 | Тип 2 |
| Тип контактора (изготовитель) | КВТ-10-4/400-УХЛ5 (НПП «Контакт») | UVC 64 CX1 000000H (HYUNDAI) |
| Расчетное рабочее напряжение, кВ | 10 | 6,6 |
| Прочность изоляции:
Номинальное напряжение изоляции, кВ Импульсное выдерживаемое напряжение, кВ |
32 |
20 60 |
| Номинальная частота, Гц | 50-60 | 50-60 |
| Расчетный рабочий ток, А:
При температуре окружающей среды до +55ºС |
400 | 400 |
| Макс. допустимая периодическая составляющая тока короткого замыкания, кА | 15 | |
| Макс. допустимый ток короткого замыкания, кА | 10 | 30 |
| Макс. пропускаемый ток, кА
(в случае высоковольтных предохранителей высокой отключающей способности) |
50 | |
| Номинальный односекундный ток короткого замыкания, кА | 4 | 8 |
| Допустимая частота коммутационных операций (работа на переменном/постоянном токе), коммут. циклов/ч | 600 | 600 |
| Механический ресурс | 750 000 | 1 000 000 |
| Механический ресурс вакуумной дугогасительной камеры | 1 000 000 | |
| Электрический ресурс вакуумной дугогасительной камеры
при отключении номинального тока |
500 000 | |
| Время отключения в зависимости от энергоэкономичной схемы | < 100 | ≤50, 90, 120, 250 мс |
СХЕМА СИЛОВЫХ ЦЕПЕЙ:
| РВВш-6-200(400)-01(02)-М1-У3
|
РВВш-6-200(400)-01(02)-У3
|
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
*01 – КВТ-10 (НПП «Контакт»), 02 – UVC 64 CX1 (HYUNDAI).
КОНФИГУРАТОР:
| № | Артикул | Наименование | Технические характеристики |
|---|
Новости
В настоящее время в схему управления добавлен линейный контактор, который сблокирован с контактором динамического торможения, таким образом подача напряжения постоянного тока в цепь электродвигателя возможна только после отключения линейного контактора, так как они механически и электрически сблокированы, что также повышает безопасность при работе подземной установки. Кроме того, контакторы реверса тоже сблокированы механически и электрически.
При такой компоновке схемы отпадает необходимость в блоке дуговой защиты БД3-6.
Модернизированный реверсор с комбинированными блокировками получил наименование типа РВВш-6-400-М1, где М1 – модернизированный в 2020 году.
