Система приёма и обработки аварийных сигналов «БАРС-01»

НАЗНАЧЕНИЕ:

Система приёма и обработки аварийных сигналов (система аварийного оповещения) БАРС-01 предназначена для доработки существующих аппаратов осветительных шахтных типа АОШ и РИП-LED для обеспечения приема низкочастотных сигналов комплекса аварийного оповещения «СУБР», преобразования их в сигналы управления миганием освещения.  Используется в подземных выработках шахт и рудников, не опасных по взрыву газа и пыли.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• номинальное напряжение питания блока БАРС-01, кВ 0,4/0,69
• максимальная мощность АОШ, кВА 5,0
• тип подключаемого радиоблока СУБР-02СМ
• напряжение питания радиоблока, В, постоянное 3,3
• степень защиты IP54

СОСТАВ КОМПЛЕКТА ОБОРУДОВАНИЯ:

Система приёма и обработки аварийных сигналов БАРС-01 в составе:

ВНИМАНИЕ! В системе БАРС-01 применяются радиоблоки СУБР-02СМ производства ООО «Уральские Технологические Интеллектуальные Системы», которые не входят в комплект поставки и приобретаются заказчиком отдельно!

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

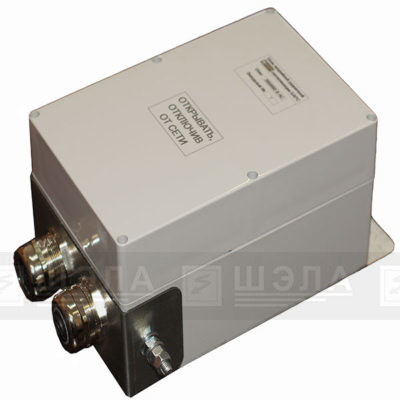

Система представляет собой блок управления БАРС-01 в металлическом корпусе со всеми необходимыми компонентами для монтажа и подключения. Приёмник сигналов ПС-02СМ — пластиковый корпус для установки и подключения радиоблока СУБР-02СМ. Блок БАРС-01 монтируется непосредственно на корпус АОШ (РИП-LED) или на стене выработки в непосредственной близости от него. Приёмник сигналов ПС-02СМ монтируется на стене выработки на высоте 2…3м от пола.

Доработка аппаратов АОШ (РИП-LED) заключается в:

• сверлении отверстий для установки проходных сальников в корпусе АОШ и РИП-LED,
• креплении блока БАРС-01 к корпусу аппаратов или на стену выработки,
• креплении приёмника сигналов ПС-02СМ на стену выработки,
• подключении силовых кабелей блока БАРС-01,
• подключении контрольного кабеля приёмника сигналов ПС-02СМ к блоку БАРС-01,
• пусконаладочных испытаниях.

ТИПОВАЯ СХЕМА ПОДКЛЮЧЕНИЯ:
