Комплектное распределительное устройство ввода кабелей КРУ-РН-6(10)-ШВК
НАЗНАЧЕНИЕ:
Комплектные распределительные устройства КРУ-РН-6(10)-ШВК предназначены для ввода нескольких сетевых кабелей напряжением 6(10) кВ и стыковки силовых шин с общим шинным мостом комплекта ячеек КРУ-РН-6-ВВ в условиях шахт и рудников не опасных по взрыву пыли и газа.
ЧЕРТЁЖ ОБЩЕГО ВИДА:
| Вид справа | Вид спереди |
 |
|

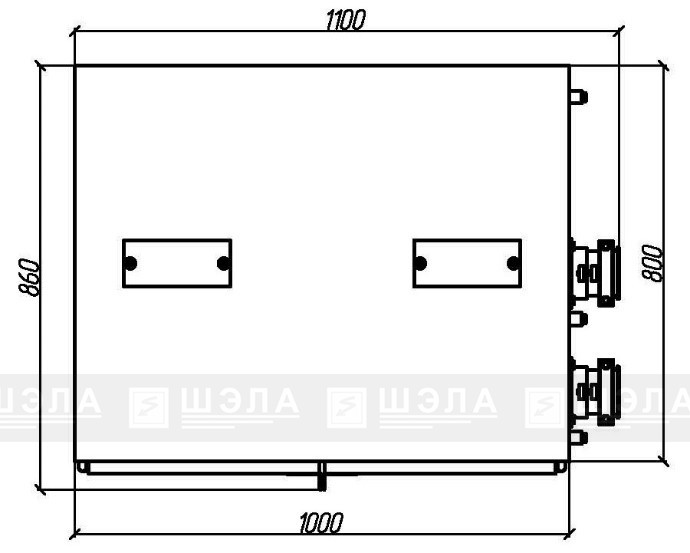

| Вид сзади | Вид сверху |
 |
 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- Номинальное напряжение главных цепей, кВ 6 (10)
- Номинальный ток главных цепей, А 2000
- Обслуживание одностороннее
- Количество вводных кабелей, шт до 6
- Диаметры кабельных вводов, мм до 100
- Максимальное сечение жил вводных кабелей, мм2 3х240
- Габаритные размеры, ШхВхГ, мм 1000х1785х800
- Масса, кг не более 170
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
Новости
Компания ШЭЛА производит специальную ячейку приема вводных кабелей КРУ-РН-ШВК, которая представляет собой металлический шкаф, с размещенными в ней кабельными вводами и сборными шинами, на которые подключаются вводные кабели.
Напряжение со сборных шин через проходные втулки поступает на вводную ячейку, тем самым имеется возможность применять по одному вводу 3, 4, 5, 6 (до 12) кабелей с удобным подключением.
Пример применения КРУ-РН-ШВК в комплекте с ячейками КРУ-РН
Шкаф приема вводных кабелей (адаптирован с ячейками КРУ-РН нашего производства и имеет обозначение КРУ-РН-ШВК-УХЛ5.
