НАЗНАЧЕНИЕ:
Карьерные распределительные пункты предназначены для приема и распределения электрической энергии трехфазного переменного тока промышленной частоты 50 Гц напряжением до 10 кВ в сетях электроснабжения карьеров, рудников, шахт и промышленных объектов.
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
- температура окружающей среды, оСот –45°до +40° (У1)
- температура окружающей среды для условий холодного климата, оСот –60° до +40° (УХЛ1)
- высота над уровнем моря, мдо 1000
- запыленность окружающего воздуха, не более, мг/м3до100
- номинальный режим работы продолжительный
- относительная влажность воздуха при температуре 35°±2°С 98
- нормальное рабочее положение в пространствегоризонтальное
- допустимый наклон от нормального положениядо 10°
- климатическое исполнение У1(УХЛ1)
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
Корпус КРП с коридором обслуживания конструктивно выполнен в виде металлического каркаса или нескольких каркасов, соединенных между собой болтами. Корпус выполняется из панелей типа «сэндвич» с негорючим минераловатным базальтовым утеплителем или из листовой стали. Все узлы жестко соединены между собой и с общей рамой. При наличии воздушного ввода, устройство оснащено съемными (на время транспортировки) ограждением и башней воздушного ввода для подключения к ЛЭП.
В комплект КРП входят:
- системы поддержания микроклимата с ручным или автоматическим управлением;
- шкаф собственных нужд;
- системы охранной и пожарной сигнализации;
- внутреннее, внешнее и аварийное освещение;
- средства защиты и пожаротушения.

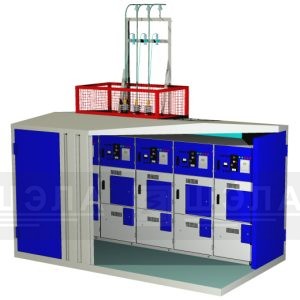

Внутри КРП могут быть установлены:
- камеры сборные одностороннего обслуживания серии КСО-216, КСО-217;
- комплектные распределительными устройства серии КРУ;
- устройства компенсации реактивной мощности;
- шкафы релейной защиты;
- шкафы автоматики;
- шкафы телемеханики;
- шкафы сигнализации;
- шкафы оперативного тока;
- системы АСУ и АСКУЭ.
В комплекте с КРП (по выбору заказчика) предусмотрены:
- платформа;
- лестничные марши;
- площадки обслуживания;

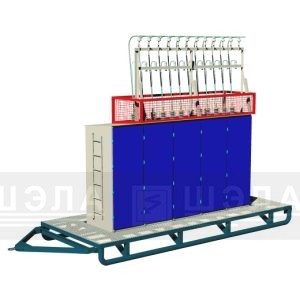

- салазки с прицепным устройством для транспортировки в пределах карьера.
Компоновка и комплектация выполняется по планам и схемам заказчика. При заказе достаточно предоставить техническое задание на изготовление или опросный лист. В каждом конкретном случае на согласование заказчику высылается чертеж общего вида и электрическая однолинейная схема. Все технические параметры и комплектация согласовываются с заказчиком.
Компоновка и комплектация выполняется по планам и схемам заказчика! При заказе достаточно предоставить техническое задание на изготовление или опросный лист. В каждом конкретном случае на согласование заказчику высылается чертеж общего вида, электрическая однолинейная схема, состав и комплектация оборудования. Все технические параметры и комплектация согласовываются с заказчиком!
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- Номинальное напряжение, кВ 6 (10)
- Номинальный ток вводных ячеек, А 630, 1000, 1250
- Номинальная мощность ТСН, кВА2,5 ÷ 40
- Виды защит (в зависимости от исполнения)МТЗ, МТО, ОЗЗ
- Тип привода выключателя нагрузки Пружинный(элегазовый выключатель)
- С электромагнитной защёлкой (вакуумный выключатель)
- Номинальные напряжения цепей управления и сигнализации, В24, 220
- Нормированный ток включения на короткое замыкание, кА4 или 20
- Исполнение ввода и выводов кабельное или воздушное
- Климатическое исполнение по ГОСТ 15150-69, ГОСТ 15543-89 У1(УХЛ1)
- Степень защиты по ГОСТ 14254-96 IP54
- Исполнение рудничное нормальное РН1
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:
| Наименование функций | Тип ячеек | |
| Вводная | Отходящая | |
| Оперативное местное включение и отключение | + | + |
| Оперативное дистанционное включение и отключение с пульта дистанционного управления по контрольному кабелю с защитой от потери управляемости при обрыве и замыкании жил управления | опция | опция |
| с пульта диспетчера по линии связи RS485 | опция | опция |
| Оперативное ручное отключение вакуумного выключателя | + | + |
| Защита от токов короткого замыкания | + | + |
| Защита от токов перегрузки | – | + |
| Защита минимального напряжения с возможностью ее отключения (нулевая защита) | + | + |
| Максимально токовая защита от однофазных замыканий на землю | – | + |
| Функциональные проверки защиты от однофазных замыканий на землю | – | + |
| Автоматические повторные включения (АПВ), однократные с возможностью его отключения | + | + |
| Электрическая блокировка против подачи напряжения на отходящее присоединение с сопротивлением изоляции ниже 360кОм (БКИ) | – | + |
| Электрическая блокировка подачи напряжения на отходящем присоединении, отключенное максимально-токовой защитой | + | + |
| Электрическая блокировка против повторного включения при отказе механизма, удерживающего выключатель в включенном положении | + | + |
| Измерение напряжения в силовых цепях вольтметром | + | – |
| Измерение и индикация фазных токов и напряжения блоками защиты и управления | + | + |
| Учет электроэнергии | опция | опция |

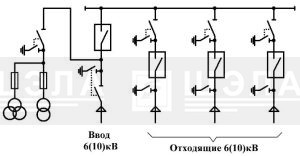

ТИПОВЫЕ ОДОНОЛИНЕЙНЫЕ СХЕМЫ ГЛАВНЫХ ЦЕПЕЙ:
| Описание | Схема главных цепей |
| С элегазовыми выключателями с пружинным приводом и предохранителями |  |
| С вакуумными выключателями и устройством микропроцессорной защиты (РЗА). |  |
| С вакуумными выключателями и устройством микропроцессорной защиты (РЗА). |  |

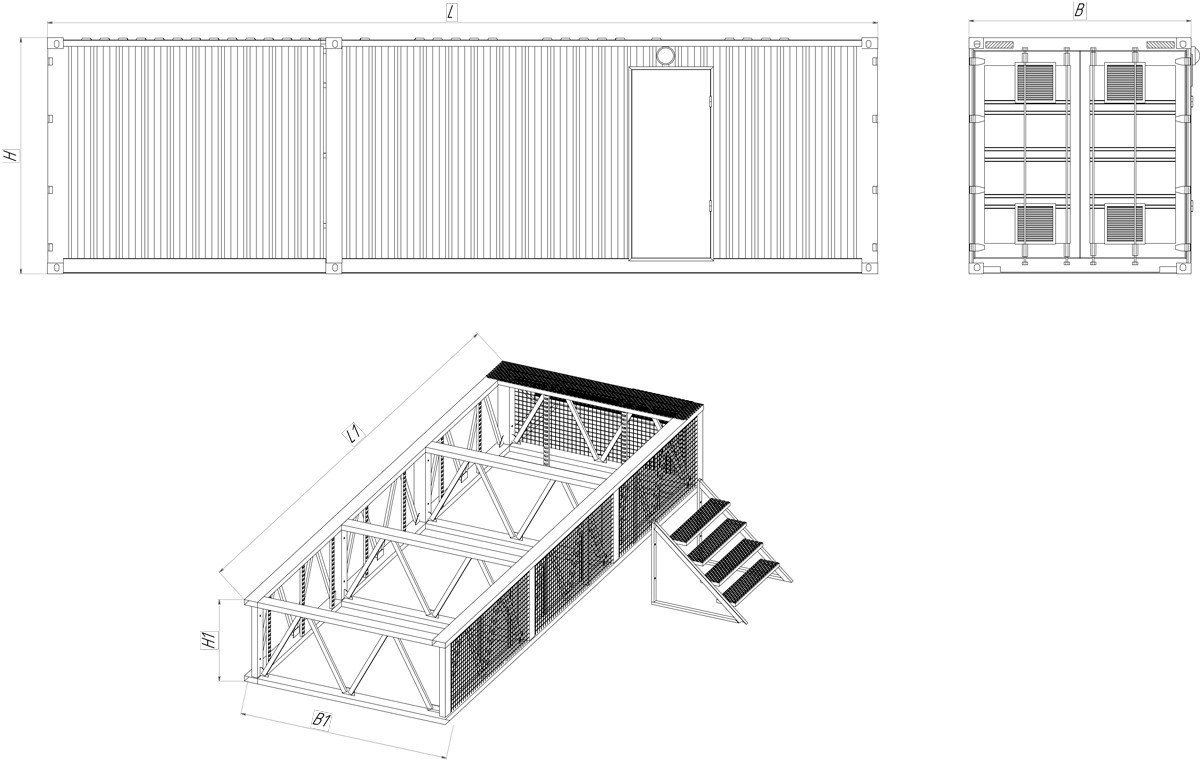

ГАБАРИТНЫЕ РАЗМЕРЫ:
Стандартные габаритные размеры КРП в контейнерном исполнении*
| L, мм | 6058 | 9120 | 12192 |
| L1, мм | 9000 | 12000 | 15000 |
| B, мм | 2438 | 2438 | 2438 |
| B1, мм | 2438 | 2438 | 2438 |
| H, мм | 2591 | 2591 | 2591 |
| H1, мм | 1000 | 1000 | 1000 |
* — в зависимости от пожеланий заказчика, габаритные размеры КРП могут быть изменены.

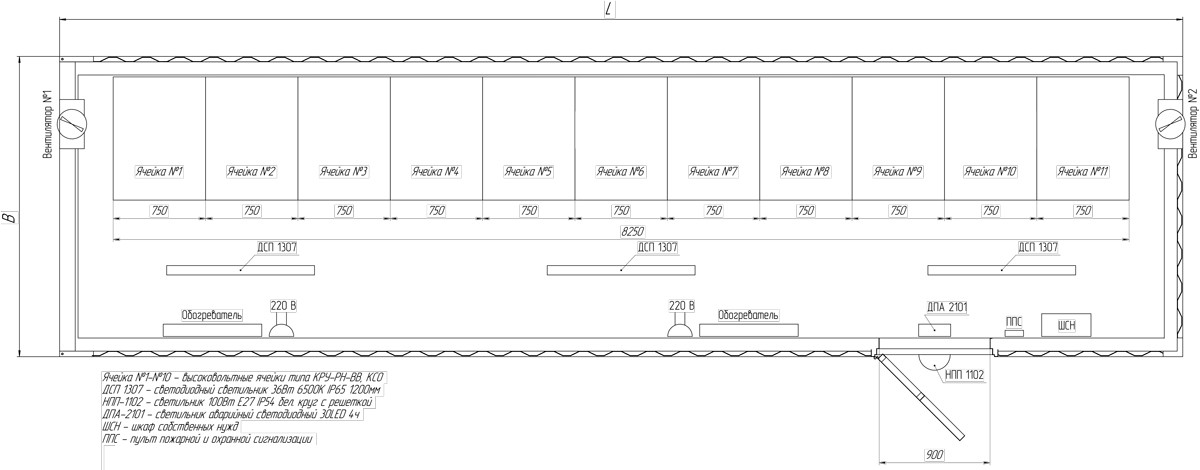

Пример расстановки оборудования в КРП
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:
Пример формирования заказа:
Распределительный пункт карьерный, напряжение 6кВ, номинальный ток главных цепей 630А, 5 отходящих ячеек, стационарного типа, в контейнере, ввод/вывод кабеля – воздушный, климатическое исполнение – УХЛ1:
КРП-6-630-5-СТ-К-КК-УХЛ1
Новости
Актуальные вопросы построения блочно-модульных подстанций (контейнерного типа) и универсальных карьерных распределительных пунктов типа КРП на базе разработанных ячеек КСО-216 и КСО-217 с вакуумными выключателями, были представлены компанией ШЭЛА на прошедшей 17–19 апреля 2018 г.Москва, Крокус Экспо 22-ой «Международной выставке машин и оборудования для добычи, обогащения и транспортировки полезных ископаемых».

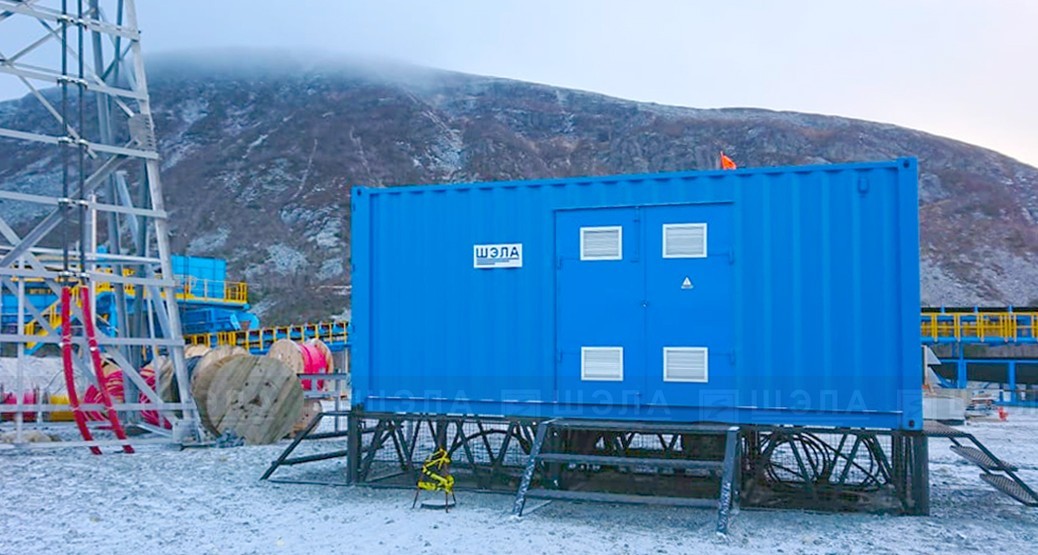

В настоящее время компания ШЭЛА освоила выпуск карьерных распределительных пунктов КРП-6кВ в блочно-модульном исполнении , предназначенных для перевозки автомобильным транспортом и установки в полевых условиях, на специально изготовленной опорно-обслуживающей площадке, также доставляемой на место монтажа автотранспортом .
Отличительной особенностью данного КРП-6кВ, является полная заводская готовность оборудования . Блочно-модульная конструкция КРП-6кВ оборудована всеми необходимыми инженерными средствами: пожарно-охранной сигнализацией, освещением, отоплением, приточно-вытяжной вентиляцией и средствами пожаротушения. Время монтажа на площадке Заказчика составляет не более 8-12 часов .
 |
 |
 |
|
