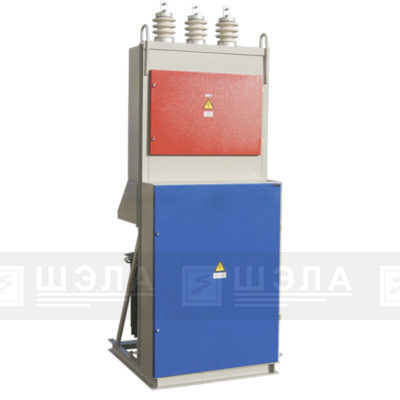

Мачтовые трансформаторные подстанции КТПМ
НАЗНАЧЕНИЕ:
Мачтовая подстанция трансформаторная комплектная КТПМ-25…250/6(10)/0,4-У1 предназначена для приема электрической энергии трехфазного переменного тока частотой 50 Гц номинальным напряжением 6(10) кВ, преобразования его в напряжение 0,4 кВ и распределения потребителям.
КОНСТРУКЦИЯ УСТРОЙСТВА И ТИПЫ УСТАНАВЛИВАЕМОГО ОБОРУДОВАНИЯ:
Конструктивно КТПМ состоит из:
- устройства со стороны высшего напряжения — УВН;
- силового трансформатора;
- распределительного устройства со стороны низшего напряжения — РУНН.
УВН, РУНН и силовой трансформатор расположены на общей станине, имеющей монтажное основание для установки подстанции.
Устройство высшего напряжения УВН представляет собой шкаф с дверью, закрывающейся замком. На корпусе шкафа в верхней части располагаются штыревые высоковольтные изоляторы для подключения через разъединитель типа РЛНД к воздушной линии высшего напряжения, ограничители перенапряжения, установлена рама со штыревыми изоляторами отходящих воздушных линий 0,4 кВ. На крыше шкафа смонтированы проходные изоляторы, подключенные к высоковольтным предохранителям, расположенным внутри шкафа. Нижние основания предохранителей шинами соединены с высоковольтными выводами первичной обмотки силового трансформатора.
Распределительное устройство со стороны низшего напряжения может быть реализовано в двух вариантах:
- с автоматическими выключателями;
- с предохранителями.
В шкафу располагается также аппаратура учёта (трансформаторы тока, счётчик, испытательная коробка) и при необходимости, ограничители перенапряжения. Отходящие линии 0,4 кВ могут быть как кабельными, так и воздушными. Конструкция КТПМ рассчитана на установку силового трехфазного трансформатора с естественным масляным охлаждением серии ТМ, ТМГ.
В КТПМ предусмотрены защиты:
- от атмосферных перенапряжений;
- от перегрузки и коротких замыканий линий 0,4 кВ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Наименование параметра | Значение параметра | |||||
КТПМ-25 | КТПМ-40 | КТПМ-63 | КТПМ-100 | КТПМ-160 | КТПМ-250 | |
Номинальное напряжение, кВ | ||||||
на стороне высшего напряжения (ВН) | 6(10) | |||||
на стороне низшего напряжения (НН) | 0,4 | |||||
Число отходящих линий на стороне НН, шт. | 2 | 2 | 3 | 3 | 3 | 4 |
Номинальный ток отходящих линий, А | 16 | 25 | 40 | 40 | 80 | 80 |
25 | 40 | 60 | 80 | 100 | 100 | |
100 | 160 | 160 | ||||
250 | ||||||
Ток электродинамической стойкости на стороне ВН, кА | 16 | |||||
Ток термической стойкости на стороне ВН, кА | 6,3 | |||||
Время протекания тока термической стойкости, с | 1 | |||||
Номинальная мощность силового трансформатора, кВА | 25 | 40 | 63 | 100 | 160 | 250 |
Номинальный ток плавких вставок предохранителей | 8 | 10 | 16 | 20 | 31,5 | 40 |
на стороне ВН, А | (5) | (8) | (10) | (16) | (20) | (31,5) |
Номинальный ток линии уличного освещения, А | 25 | |||||
Масса без трансформаторов не более, кг | 380 |
ОДНОЛИНЕЙНАЯ ПРИНЦИПИАЛЬНАЯ СХЕМА:
Отходящие линии РУНН – на автоматических выключателях.
Отходящие линии РУНН – на рубильниках и предохранителях.
