Карьерный распределительный пункт КРП-6кВ на базе выпускаемых КРУ-РН-6-ВВ.

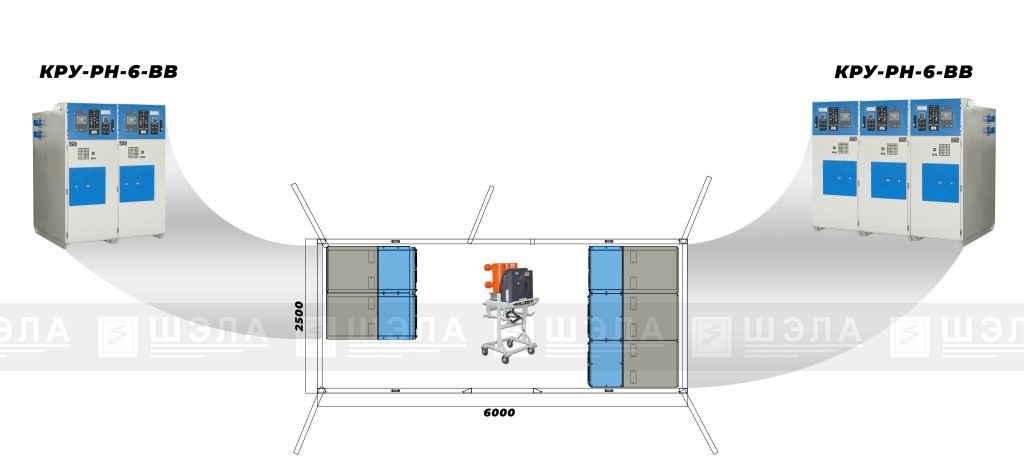

Предлагаем на рассмотрение конструкцию карьерного распределительного пункта КРП- 6кВ на базе серийно выпускаемых комплектных распределительных ячеек КРУ-РН-6-ВВ с выкатными вакуумными выключателями, расположив их с 2-х сторон утепленного блок модуля.

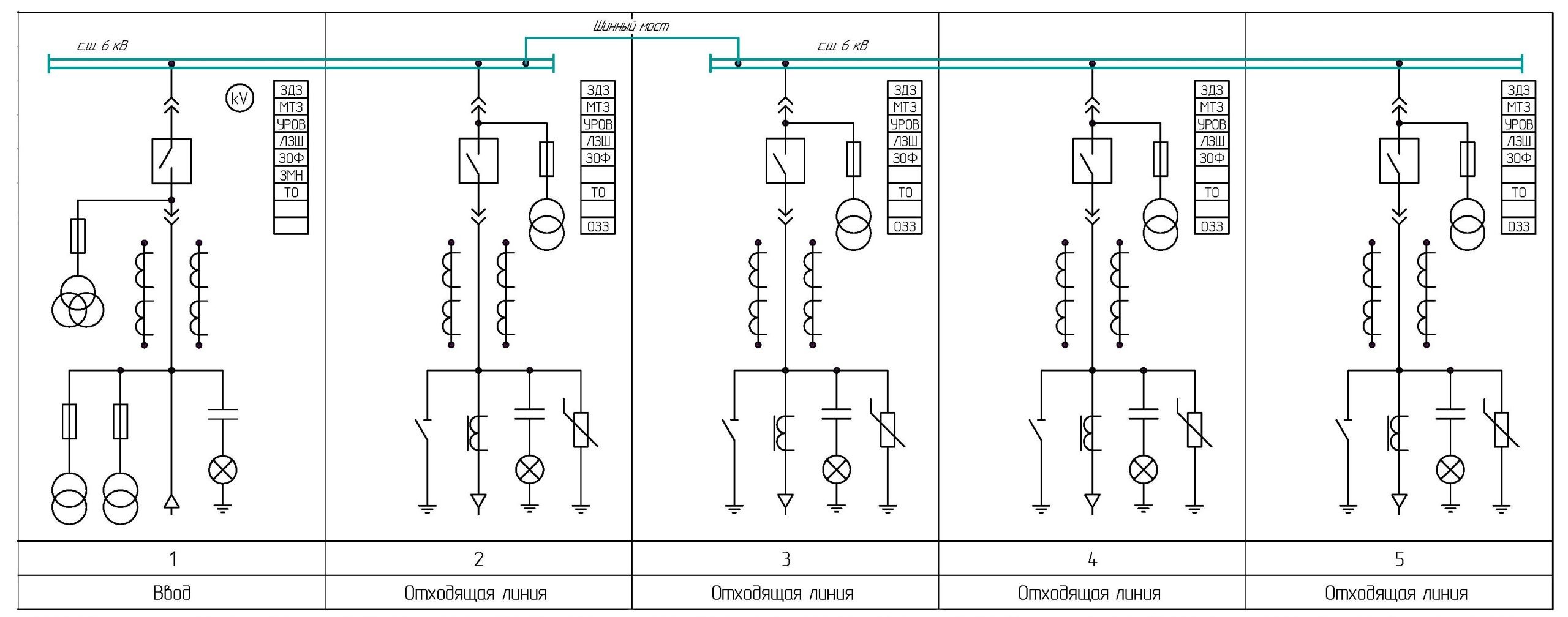

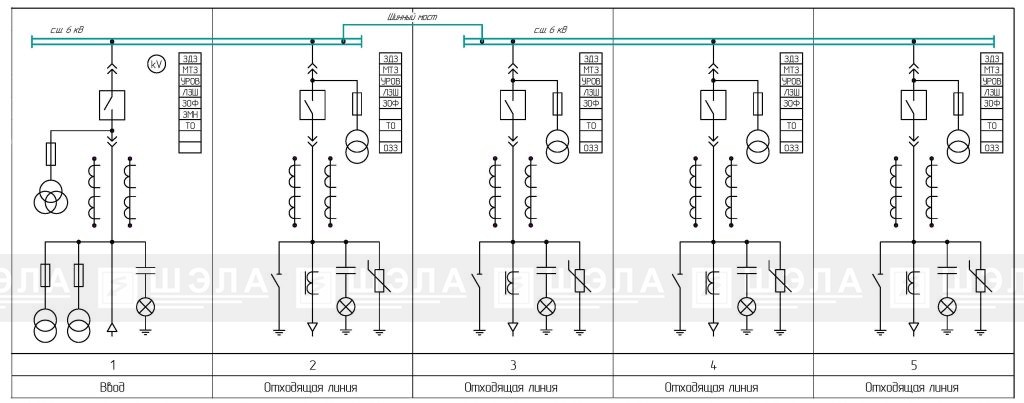

ТИПОВАЯ ОДОНОЛИНЕЙНАЯ СХЕМА ГЛАВНЫХ ЦЕПЕЙ:

В составе такого модуля можно расположить: 1-вводную ячейку и 4-е отходящих + щиток пожарно-охранной сигнализации + шкаф СИЗ.

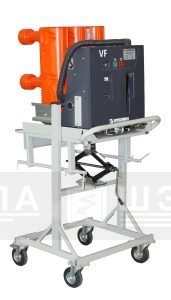

Пространство внутри блок-модуля позволяет выкатить вакуумный выключатель на тележку для технического обслуживания или отправки в ремонт.

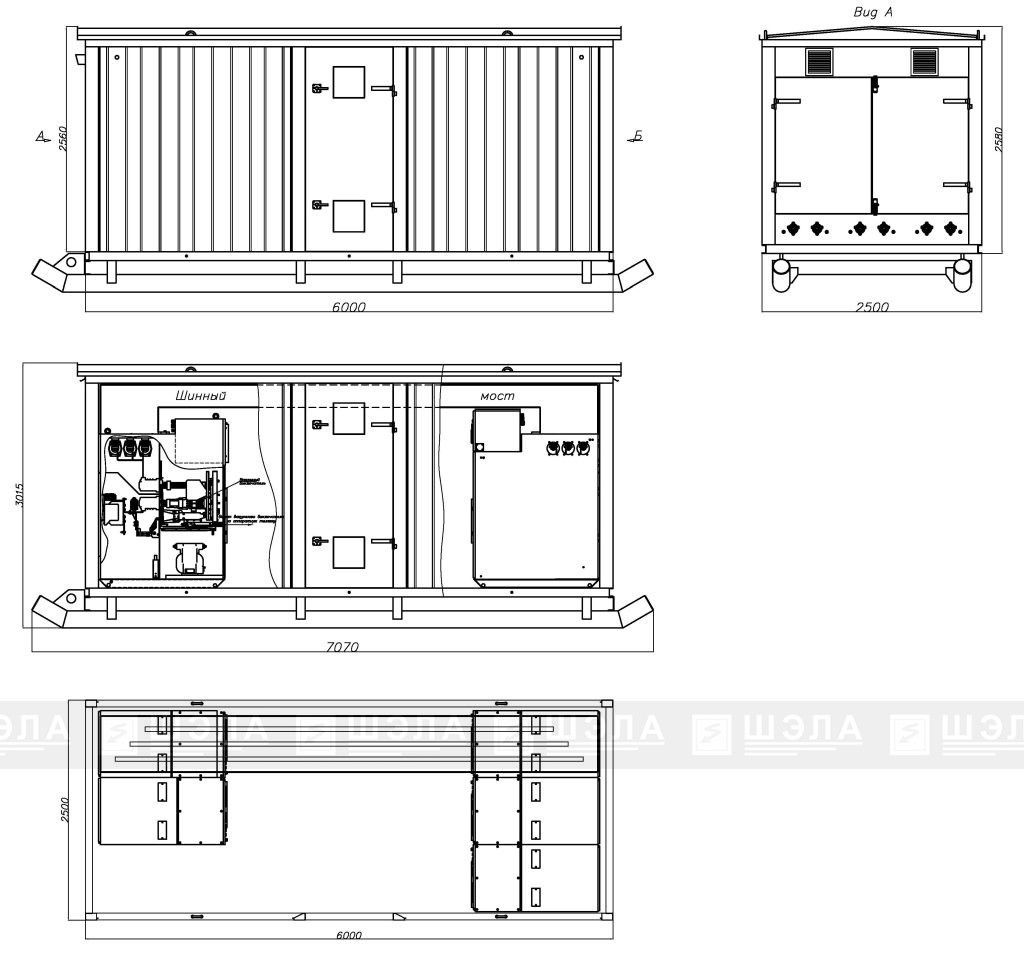

Техническое обслуживание задней стороны КРП-6кВ, отсек сборных шин, приходится выполнять при открытых торцевых дверях блок-модуля, что, конечно, не очень удобно, но эти неудобства оправданы компактностью решения выкатной версии КРП-6кВ.
